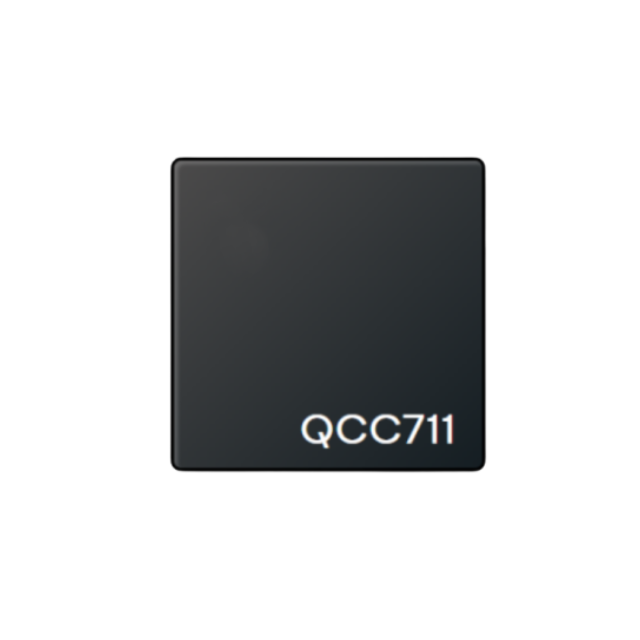

Qualcomm® QCC711是业界领先的三核超低功耗蓝牙®低能耗SoC，针对物联网应用进行了优化，例如用于资产定位和跟踪的信标、智能健康/健身设备、远程控制、计算机外设或用于智能开关和传感器、楼宇自动化和控制中Wi-Fi设备的蓝牙连接。 QCC711 支持蓝牙 5.4 和单模蓝牙低功耗。

与市场上的其他 BLE 器件不同，QCC711 是首款公开发布的蓝牙低功耗器件，集成了三个微控制器内核以及片上 128KB SRAM 和 512KB RRAM。

QCC711 由 GitHub 上的开源软件 SDK 驱动。QCC711 还配备了基于 Microsoft Visual Studio Code (VSCode) 的 Qualcomm® Connectivity 集成开发环境 (QCCIDE)。QCC711专用的VScode扩展插件将作为开源软件提供，以便为QCC711专门定制VSCode。

特性

QCC711 三核高安全性蓝牙低功耗 SoC 支持蓝牙 5.4 和编码 PHY（长距离）

基于硬件的高级安全性，具有专用 RoT CPU 和相关内存，可用于可信执行环境、安全启动、安全调试、加密存储、密钥配置和安全 OTA

全面的外设和接口： QSPI、SPI、UART、I2C、FTC（PWM）、ADC、MFP、PTA

双运行模式：无主机（板载 BLE 堆栈）或主机模式（通过 UART 连接外部主机）

集成电源管理单元，可直接连接电池

片上 RRAM（NVM）连接主机应用，无需外部 NOR 闪存

规格

CPU：Arm® Cortex®-M0 处理器1、Arm® Cortex®-M3 处理器2、RISC-V3

蓝牙

规格版本： 蓝牙® 5.4

安全性

功能：安全启动 安全启动、Qualcomm® 可信执行环境 (TEE)、加密加速器、安全调试

接口

支持的接口 PWM、I²C、GPIO、温度传感器、SPI、UART、ADC、QSPI、多功能引脚、电压比较器、LED 驱动器

封装

尺寸：5.6 × 5.6 × 0.85 mm

间距：0.4 mm

工艺节点和技术

工艺节点： 40 nm
