首页 /隔离器/隔离器 - 栅极驱动器

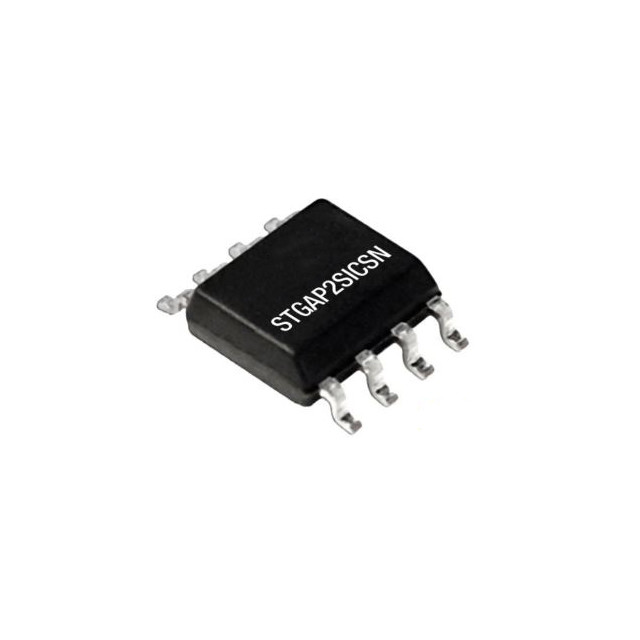

图片仅供参考，请参阅产品规格
< >

商品型号：STGAP2SICSNTR

商品名称：STGAP2SICSNTR

数据手册：STGAP2SICSNTR.pdf

品牌：ST

年份：23+

封装：8-SO

货期：全新原装

库存数量：1000 件

数量:
询价
在线询价

联系人：

联系邮箱：

联系电话：

公司名称：

技术参数

制造商
ST
型号
STGAP2SICSNTR
封装
8-SO
描述
4A 栅极驱动器 容性耦合 4000Vrms 1 通道 8-SO

产品描述

STGAP2SICSNTR 4A单通道栅极驱动器在栅极驱动通道、低电压控制和接口电路之间提供电流隔离。具有4A电流能力和轨到轨输出，该器件适合用于中等功率和大功率应用，例如工业应用中的电源转换和电机驱动器逆变器。该栅极驱动器有两种不同配置可选。


规格

技术：容性耦合

通道数：1

电压 - 隔离：4000Vrms

共模瞬变抗扰度（最小值）：100V/ns

传播延迟 tpLH / tpHL（最大值）：90ns，90ns

脉宽失真（最大）：20ns

上升/下降时间（典型值）：30ns，30ns

电流 - 输出高、低：4A，4A

电流 - 峰值输出：4A

电压 - 正向 (Vf)（典型值）：-

电压 - 输出供电：16.4V ~ 26V

工作温度：-40°C ~ 125°C（TJ）

安装类型：表面贴装型

封装/外壳：8-SOIC（0.154"，3.90mm 宽）

供应商器件封装：8-SO

认证机构：UL

基本产品编号：STGAP2


相关联产品

型号

品牌

封装

数量

描述

ACPL-344JT-000E

BROADCOM

SO-16

2000

集成 IGBT 失压过流检测功能的汽车 2.5A 栅极驱动光耦合器

ACPL-31JT-000E

BROADCOM

SO-16

2000

汽车用 2.5A MOSFET 栅极驱动光耦合器，带集成卸载过电流检测功能

ACPL-33JT-000E

BROADCOM

SO-16

2000

带集成反激式控制器的汽车 2.5A 栅极驱动光耦合器

NCD57101DWR2G

ON

16-SOIC

3000

7A 栅极驱动器 容性耦合 5000Vrms 1 通道 16-SOIC

NCV57101DWR2G

ON

16-SOIC

3000

7A 栅极驱动器 容性耦合 5000Vrms 1 通道 16-SOIC

STGAP4S

ST

SO-36W

1000

用于 IGBT 和 SiC MOSFET 的汽车高级隔离栅极驱动器

STGAP1BS

ST

24-SOIC

1000

栅极驱动器 通道 24-SO 汽车电隔离单门驱动器

ADUM4121BRIZ

ADI

8-SOIC

2000

2.3A 栅极驱动器 磁耦合 5000Vrms 1 通道 8-SOIC-IC

ADUM4121ARIZ

ADI

8-SOIC

2000

2.3A 栅极驱动器 磁耦合 5000Vrms 1 通道 8-SOIC-IC

ADUM4223WCRWZ

ADI

16-SOIC

2000

4A 栅极驱动器 磁耦合 5000Vrms 2 通道 16-SOIC
