TI模数转换器【ADS1220IPWR】24 位 2kSPS 四通道低功耗 Δ-Σ ADC

来源：本站时间：2025-07-19浏览数：

ADS1220IPWR模数转换器是（TI）推出的具有 PGA、VREF、SPI 和两个 IDAC 的 24 位 2kSPS 四通道低功耗 Δ-Σ ADC。它具有以下核心特性：低电流：占空比模式下低至 120μA（典型值）宽电源电压范围：2.3V 至 5.5V可编程增益：1V/V 至 128V/V可编程数据速率：高达 2kSPS高达…

ADS1220IPWR模数转换器是（TI）推出的具有 PGA、VREF、SPI 和两个 IDAC 的 24 位 2kSPS 四通道低功耗 Δ-Σ ADC。它具有以下核心特性：

低电流：

占空比模式下低至 120μA（典型值）

宽电源电压范围：2.3V 至 5.5V

可编程增益：1V/V 至 128V/V

可编程数据速率：高达 2kSPS

高达 20 位有效分辨率

采用单周期稳定数字滤波器，在 20SPS 时

实现 50Hz 和 60Hz 谐波抑制

两个差分输入或四个单端输入

双匹配可编程电流源：

10μA 至 1.5mA

集成 2.048V 基准电压：漂移 5ppm/°C（典型值）

集成 2% 精准振荡器

集成温度传感器：精度 0.5°C（典型值）

与 SPI 兼容的接口（模式 1）


器件说明

ADS1220IPWR是一款精密 24 位模数转换器 (ADC)，所集成的多种特性能够降低系统成本并减少小型传感器信号测量应用中的组件数量。ADS1220IPWR具有通过输入多路复用器 (MUX) 实现的两个差分输入或四个单端输入，一个低噪声可编程增益放大器 (PGA)，两个可编程激励电流源，一个电压基准，一个振荡器，一个低侧开关和一个精密温度传感器。

ADS1220IPWR能够以高达 2000 次/秒 (SPS) 采样数据速率执行转换，并且能够在单周期内稳定。针对噪声环境中的工业应用，当采样频率为 20SPS 时，数字滤波器可同时提供 50Hz 和 60Hz 抑制。内部 PGA 提供高达 128V/V 的增益。此 PGA 使得 ADS1220IPWR 非常适用于小型传感器信号测量应用，例如电阻式温度检测器 (RTD)、热电偶、热敏电阻和阻性桥式传感器。该器件在使用 PGA 时支持测量伪差分或全差分信号。此外，ADS1220IPWR还可配置为禁用内部 PGA，同时仍提供高输入阻抗和高达 4V/V 的增益，从而实现单端测量。

在禁用 PGA 后的占空比模式下运行功耗可低至 120µA。ADS1220IPWR采用薄型小外形尺寸 (TSSOP)-16 封装，额定工作温度范围为 -40°C 至 +125°C。

典型应用

ADS1220IPWR适用于工业温度检测、压力传感等高精度场景，可降低系统成本并简化设计。具体包括：

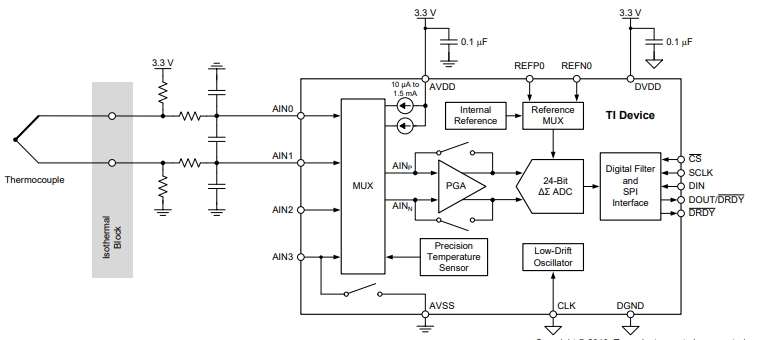

温度传感器测量：

热敏电阻

热电偶

电阻式温度检测器 (RTD)：

2 线、3 线或 4 线制类型

电阻桥式传感器测量：

压力传感器

应力计

衡器
