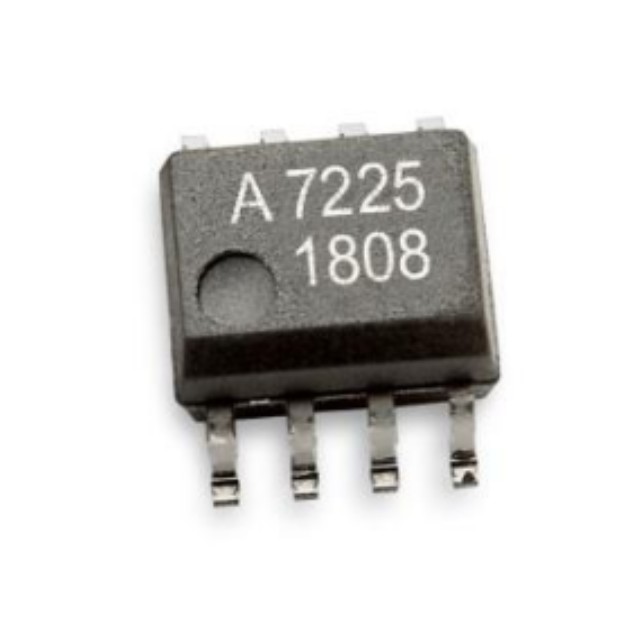

ACHS-7225-500E 产品是完全集成的基于霍尔效应的隔离式线性电流传感器器件系列，设计用于工业、商业和通信系统中的交流或直流电流检测。额定电流为 ±50A 的 ACHS-7225-500E 包含一个精确、低偏移的线性霍尔电路，该电路的铜传导路径位于芯片表面附近。流经铜传导路径的外加电流会产生磁场，霍尔集成电路会将磁场转换为比例电压。由于磁信号非常接近差分霍尔传感器，因此器件的精度得到了优化。

特点

宽工作温度：-40ºC 至 +110ºC

内部导体电阻 0.7 mΩ typ.

感应电流范围 ±50A（参见左侧零件编号表下的表脚注 a）

输出灵敏度：26.4 mV/A

输出电压与交流或直流电流成正比

与电源电压成比例输出

单电源操作： 3.3V

低噪声模拟信号路径

使用新的 FILTER 引脚设置器件带宽：

典型带宽为 0kHz，带 1-nF 滤波电容

工厂微调，确保精度

输出偏移电压极其稳定

磁滞接近零

整个工作温度范围内的最大总输出误差为 ±5.5%

共模瞬态抗扰度 >25 kV/μs

小尺寸、扁平 SO-8 封装

全球安全认证： UL/cUL；

隔离电压：3 kVrms，1 分钟

应用

电动自行车

食品加工机

低功耗逆变器电流检测

电机相位和轨道电流检测
