MAX14917AFM有8个高侧开关，每个通道提供高达700mA（最小）连续电流。高侧开关在25°C环境温度下的导通电阻为120mΩ（典型值）。

该器件具有一个可通过菊花链方式连接的SPI接口，支持利用一个通用SPI片选（低电平有效CS）信号与多个MAX14917器件进行通信。还通过SPI接口为每通道提供过载诊断。两个看门狗定时器提供了对主机到从机连接的额外安全检查。

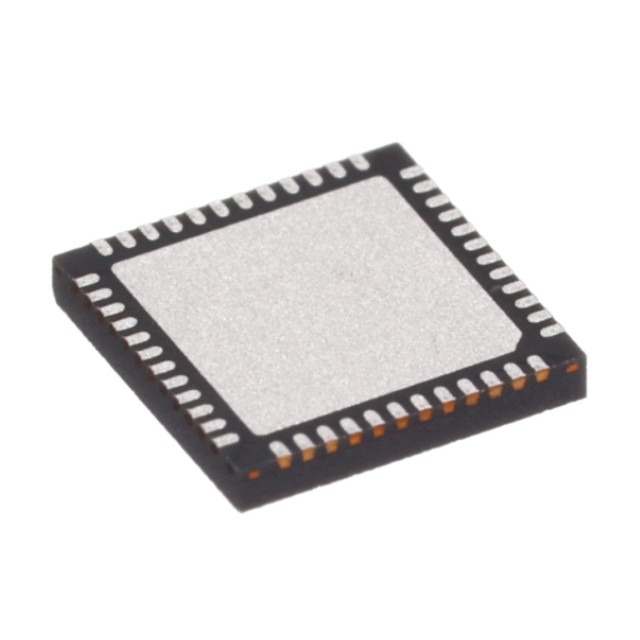

MAX14917AFM具有一个4 x 4 LED纵横式矩阵，为每个通道提供通道状态和过载条件的可视化指示，而集成式线对地和线对线浪涌保护功能根据IEC 61000-4-5提供对电应力的耐受性，并且在VDD上只需要一个TVS。MAX14917AFM采用紧凑型48引脚6mm x 6mm FC2QFN封装。

优势和特点

稳健的解决方案

电源电压范围：65V（绝对最大值）

SPI接口支持CRC错误校验

用于监控SPI和SYNCH的看门狗定时器

为每通道提供过载诊断和保护

VDD或GND丢失保护

热关断保护

集成±1kV / 42Ω IEC 61000-4-5浪涌保护

±7kV / IEC 61000-4-2接触放电方法

±30kV / IEC 61000-4-2空气放电方法

工作环境温度范围：-40°C至+125°C

降低功耗和散热

TA = 25°C时导通电阻为120mΩ（典型值）

电源电流：2.5mA（典型值）

准确输出限流

灵活

SYNCH输入支持开关同时更新

用于16个LED的LED驱动器矩阵，由3.0V至36V电源供电

用于感性负载快速退磁的内部箝位

菊花链SPI

灵活的2.5V至5.5V逻辑电压接口

在菊花链配置中与MAX14915和MAX14916引脚兼容

紧凑型6mm x 6mm FC2QFN封装

应用

工业数字输出

PLC系统

工厂自动化

楼宇自动化

工业物联网
