CDCE6214LTWRGETQ1是一款 适合汽车应用的 4 通道、超低功耗、中级抖动时钟发生器，可生成五个在各种驱动器模式之间可选的独立时钟输出。输入源可以是单端或差分输入时钟源，也可以是晶体。CDCE6214LTWRGETQ1具有一个分数 N PLL，可在任何输入频率下合成不相关的基础频率。

特性

• 符合面向汽车应用的 AEC-Q100 标准

– 温度等级 2：-40°C 至 +105°C

• 功能安全型

– 可提供用于功能安全系统设计的文档

• 通过 RMS 抖动和杂散（12kHz – 20MHz，Fout >100MHz）可将高性能、低功耗分数 N PLL 配置如下：

– 整数模式：

• 差分输出：典型值 350fs，最大值 600fs

• LVCMOS 输出：典型值 1.05ps，最大值1.5ps

– 分数模式：

• 差分输出：典型值 1.7ps，最大值 2.1ps

• LVCMOS 输出：典型值 2.0ps，最大值4.0ps

• 支持有 SSC 的 PCIe Gen1/2/3/4 和无 SSC 的 Gen 1/2/3/4/5

• 内部 VCO：2.335 GHz 到 2.625 GHz

• 典型功耗：4 输出通道为 65mA，单输出通道为23mA。

• 通用时钟输入、两个用于提供冗余支持的基准输入

– 差分交流耦合或 LVCMOS：10MHz 至 200MHz

– 晶振：10MHz 至 50MHz

• 灵活的输出时钟分配

– 4 通道分频器：多达五个独特输出频率，范围为24kHz 至 328.125MHz

– OUT0 – OUT4 引脚具有类似 LVDS、LPHCSL 或 LVCMOS 输出

– 无毛刺输出分频器切换和输出通道同步

– 通过低电平有效 GPIO 和寄存器实现独立输出使能端

• 频率裕量选项

– DCO 模式：频率以 10ppb 或更小的阶跃幅度递增/递减

• 完全集成的可配置环路带宽：100kHz 至 1.6MHz

• 单电源或混合电源可进行电平转换：1.8V、2.5V、3.3V

• 可配置 GPIO 和灵活配置选项

– 兼容 I2C 的接口：频率高达 400kHz

– 具有两个页面和外部选择引脚的集成EEPROM。可现场编程。

• 支持 100Ω 系统

• 电磁辐射低

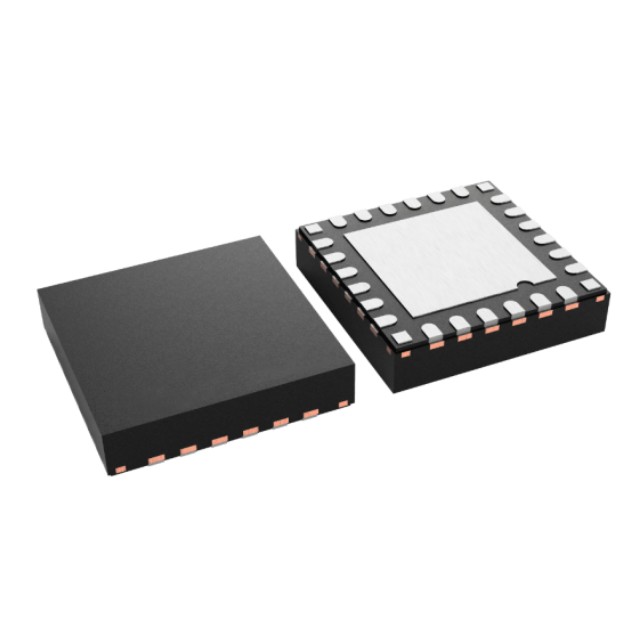

• 小尺寸：24 引脚 VQFN (4mm × 4mm)

应用

• PCIe 第 1 至 5 代时钟

• 高级驾驶辅助系统 (ADAS) - 传感器融合

• 信息娱乐系统与仪表组 - 汽车音响主机 - eAVB

• 数据中心和企业计算

• PC 和笔记本电脑

• 企业机器 - 多功能打印机

• 测试和测量 - 手持设备
