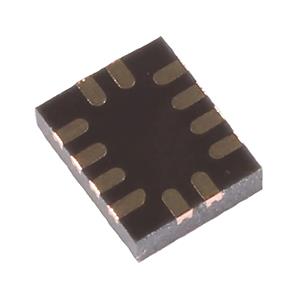

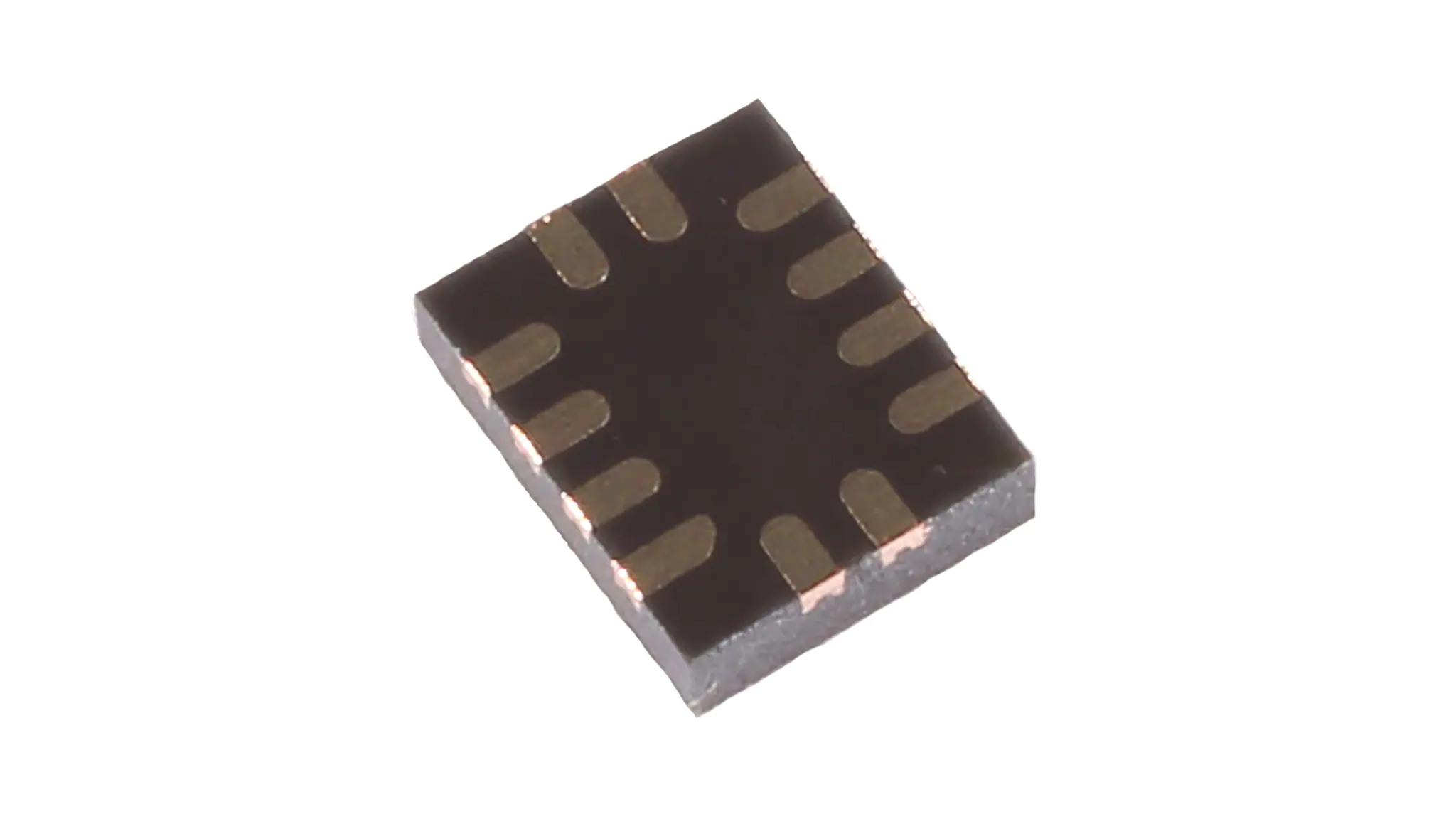

PTN3222EUKZ 1 端口 eUSB2 至 USB2 转换器在 eUSB2 和 USB2 信号方案之间进行转换。

特点

1 端口 eUSB2 转 USB2 再驱动功能

符合 USB2 规范和相关 ECN

符合 eUSB2 规范 v1.1

支持仅主机中继器、仅设备中继器和双模式中继器角色

支持所有 USB2.0 数据速率

低速运行（1.5Mbps）

全速运行（12Mbps）

高速运行（480Mbps）

支持 RAP 访问，可对一组寄存器进行选择性访问

eUSB2 和 USB2 端均集成了可选的上拉和下拉电阻器

信号完整性（SI）可配置性

eUSB2 - Tx 去加重、Rx 均衡、Rx 静噪阈值、Tx 输出摆幅

USB2 - HS 断开检测阈值、Rx 静噪阈值、Rx 终止、Rx 均衡、Tx 去加重、Tx 压摆率、Tx 输出摆幅

在主机模式下支持 BC1.2 电源提供商 CDP 配置功能

低电流消耗

支持 eUSB2 和 USB2 电源管理

采用深度待机模式，功耗最低

稳健功能

USB2 数据引脚可承受 5.5V（直流）电压 24 小时

USB2 数据引脚可承受短路至 GND 24 小时

USB2 数据引脚可承受因 USB 设备故障导致的 DP/DN 引脚碰撞

GPIO 和高速数据引脚可安全断电

I2C 目标接口支持标准模式、快速模式和快速模式增强型

电源 - VDD3V3、VDD1V8

ESD HBM 2kV CDM 500V

工作环境温度范围 -40°C 至 +85°C

采用 WLCSP12 和 QFN12 封装

应用

在使用标准 A/ 标准 B/ Micro-B/USB Type-C 连接器的平台（如主机、设备、集线器、路由器、协议桥接器等）中实现 eUSB2 至 USB2 中继器功能

仅主机中继器

仅设备中继器

双重角色中继器（在应用中动态确定）
