ACS722LLCTR-05AB-T电流传感器 IC 是工业、商业和通信系统交直流传感的精确经济的解决方案。小型封装非常适合空间狭小的应用，由于减少了电路板的面积，还降低了成本。典型应用领域包括电动机控制、载荷检测和管理、开关式电源和过电流故障保护。

该器件具有精确的、低偏移线性霍尔传感器电路，并在晶片表面附近设有铜传导通路。通过该铜传导通路的应用电流能够生成可被集成霍尔 IC 感应并转化为成比例电压的磁场。通过磁场与霍尔传感器的靠近来优化器件精确度。精确的比例电压由低偏置的稳定斩波 BiCMOS 霍尔 IC 提供，该 IC 包括 Allegro 的专利数字温度补偿装置，可以实现基于温度的超精确性能。通过一次铜导体路径（从引脚 1 和 2 至引脚 3 和 4）的电流增加时，该器件的输出具有正斜率，该路径用于电流感测。

传导路径的端子与传感器引线（引脚 5-8）采用电气隔离。由此可在高电平电流传感应用场合使用 ACS722 电流传感器，而且无需使用高电平侧差分放大器或其他昂贵的隔离技术。

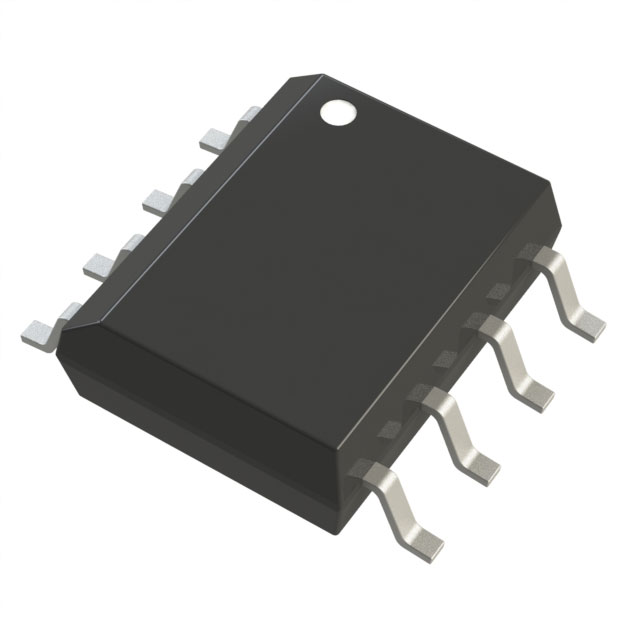

ACS722LLCTR-05AB-T采用小型扁平表面安装座 SOIC8 封装，或是高隔离电压表面安装座 SOIC16W 宽体封装。引脚架采用 100％ 雾锡电镀，可与标准无铅（Pb）印刷电路板装配流程兼容。

主要特性

利用专利集成数字温度补偿电路，您可以在开环传感器中获得近似闭环的温度测量精确度。

UL60950-1 (ed. 2) 认证

介电强度电压

ACS722LLC：2.4 kVrms

基本隔离工作电压

ACS722LLC：420 Vpk 或 VDC / 297 Vrms

增强隔离工作电压凭借专有放大器和过滤器设计技术，该器件具有业界领先的噪声性能，并且带宽也显著改善

引脚可选带宽：80 kHz（高带宽应用）或 20 kHz （低噪声性能）。

一次导体，功率损失低，耐冲击电流容量大。

ACS722LLC：0.65 mΩ

封装：小型扁平 SOIC8 封装适合空间狭小应用

ACS722LLC：集成屏蔽实际上消除了从电流导体至晶片的电容耦合，显著抑制了高 dv/dt 瞬变导致的输出噪声

3 - 3.6 V，正比于交直流电流的单相电源操作输出电压

出厂时校准灵敏度和静态输出电压实现更高精确度

稳定斩波实现极度稳定的静态输出电压

近零的磁滞

电源电压的成比例输出
