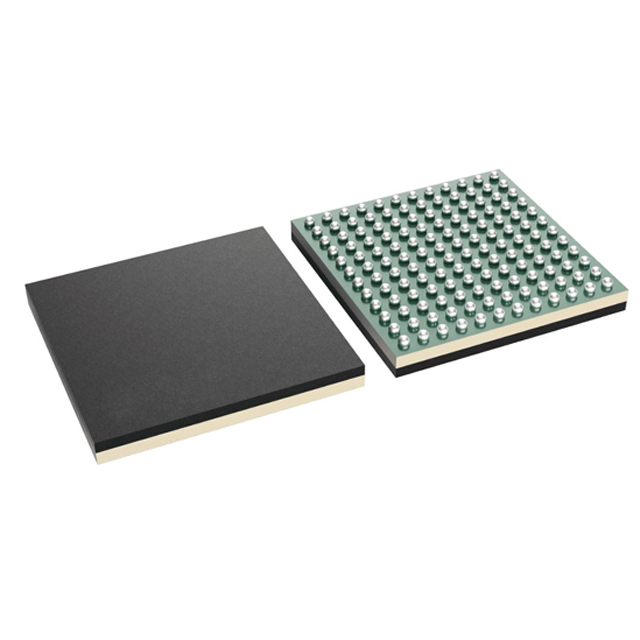

TX7516ALH - 五电平、16 通道发射机，带 T/R 开关和片上波束形成器

产品描述

TX7516ALH 是一款高度集成的高性能发射机解决方案，适用于超声成像系统。该器件共有 16 个脉冲电路、16 个发射/接收开关（简称 T/R 或 TR 开关），并支持片上波束形成器 (TxBF)。该器件还集成了片上浮动电源，减少了所需高压电源的数量。

产品特性

发射机支持

- 16 通道 5 级脉冲发生器和有源发送/接收 (T/R) 开关

5 电平脉冲发生器：

- 最大输出电压：±100 V

- 最小输出电压：±1 V

- 最大输出电流：2 A

- 支持 4A 输出电流模式。

- 真正的回零输出对地放电

- 5 MHz 时二次谐波为 -45 dBc

-3-dB 带宽，1-kΩ || 240-pF 负载

20 MHz（±100V 电源

25 MHz（±70V 电源

在 4A 模式下，±100V 电源为 35 MHz

- 集成抖动： 从 100 Hz 至 20 kHz 测量为 100 fs

- CW 模式近距离相位噪声：-154 dBc/Hz，偏移 1 kHz，5 MHz 信号

- 极低的接收功率：1mW/ch

应用

超声波成像系统

压电驱动器

探头内超声成像
