MAX22201ATC- 36V、3.5A 有刷电机驱动器，带集成电流检测功能

型号：MAX22201ATC

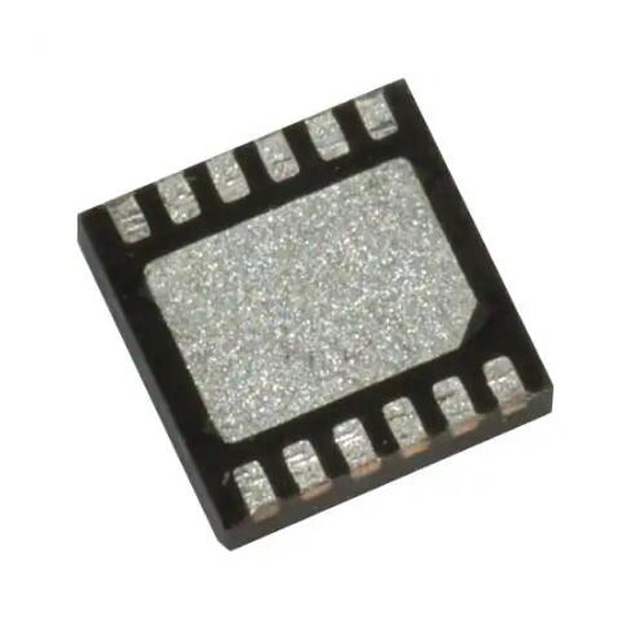

封装：TDFN-12

类型：电机驱动器

描述：电机驱动器 - 集成电流检测功能的 36V 有刷直流电机驱动器

产品概述

MAX22201ATC 集成一个 36V、峰值 3.5A 的全桥，能够驱动一个有刷直流电机。全桥采用阻抗极低的 FET，典型 RON（高压侧 + 低压侧）为 0.3Ω，因而具有很高的驱动效率。3.5A 的额定峰值电流受限于过流保护阈值 (OCP)。峰值电流定义为驱动器在短瞬态情况下可提供的最大电流。

产品特性

一个额定电压为 +36V 的全 H 桥

总 RDS（ON）（高压侧 + 低压侧）： 300mΩ（典型值）（TA = +25°C）

额定电流（+25°C typ）

IPEAK = 3.5A

IRMS = 2A

可配置电流驱动调节 (CDR)，用于限制滞流和浪涌电流

用于 CDR 的可配置关断时间 (tOFF)

无损耗集成电流检测 (ICS) 消除了外部笨重电阻器并节省了功率

电流检测输出 (CSO) 功能： 在 ISEN 引脚上输出内部感应电流的复制品

故障指示引脚 (FAULT)

完全集成的充电泵

保护

每个单独通道的过流保护 (OCP)

欠压锁定 (UVLO)

热关断 (TSD) T = +165°C

ESD 保护 8kV HBM（OUT1 和 OUT2 引脚）

应用

有刷直流电机驱动

锁存阀和电磁阀

步进电机驱动（仅单相）
