8V97003NLGI/W是一款高性能宽带微波频率合成器/锁相环(PLL),通过集成压控振荡器(VCO)产生高达 18GHz 的输出频率,提供倍频程频率调谐范围。 该器件提供高性能 32 位小数反馈分频器和输出分频器,使用户能够充分利用 VCO 的宽带特性。 该器件的品质因数(FOM)为 -236dBc/Hz,VCO 性能卓越,相位噪声和 RMS 相位抖动极低。 8V97003 在所有工作条件和频率下均具有 10° 的极低输出到输出相位偏移,可减少波束成形应用(如 5G 无线电卡大规模 MIMO 系统)中无线电路径的重新校准。 输出驱动器具有可编程输出功率设置,在使用电感负载输出端(双端接)时,可在 8GHz 时提供 +12dBm 的高单端输出功率,在 18GHz 时提供 +4dBm 的高单端输出功率。 当输出为阻性负载时,输出驱动器可提供 +9.5dBm(8GHz)的单端输出功率,在 12GHz 时可提供高达 -2.5dBm 的单端输出功率。 使用差分输出和差分测量输出功率可进一步提高输出功率。 8V97003 采用 3.3V 单电源供电,提供低噪声集成 LDO,具有出色的电源抗噪能力。
特性
输出频率范围:171.875.5MHz 至 18GHz
超低相位噪声 VCO
-60.6dBc(35fs RMS)集成相位抖动,范围为 20kHz 至 100MHz,频率为 6GHz
品质因数:-236dBc/Hz
输入参考频率:10MHz 至 1GHz(LVPECL、LVDS);10MHz 至 250MHz(LVCMOS)
小数 N 分频合成器和整数 N 分频合成器
32 位小数和模分辨率
相位频率检测器 (PFD) 工作频率高达 500MHz(整数模式)或 250MHz(分数模式)
可编程射频输出功率电平
环境温度范围:-40°C 至 +95°C;外壳温度高达 +105°C
3.3V 单电源供电
集成 LDO,良好的电源抗噪能力

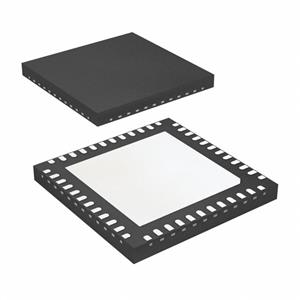

7 × 7 mm 48-VFQFN 封装
SPI 接口与 1.8V 逻辑兼容,耐压为 3.3V
典型应用
5G 毫米波无线基础设施
大规模 MIMO
相位阵列天线和波束形成
无线回程
点对点和点对多点微波链路
卫星/甚小口径终端
测试设备/仪器
时钟发生器
高速射频转换器采样时钟
雷达
