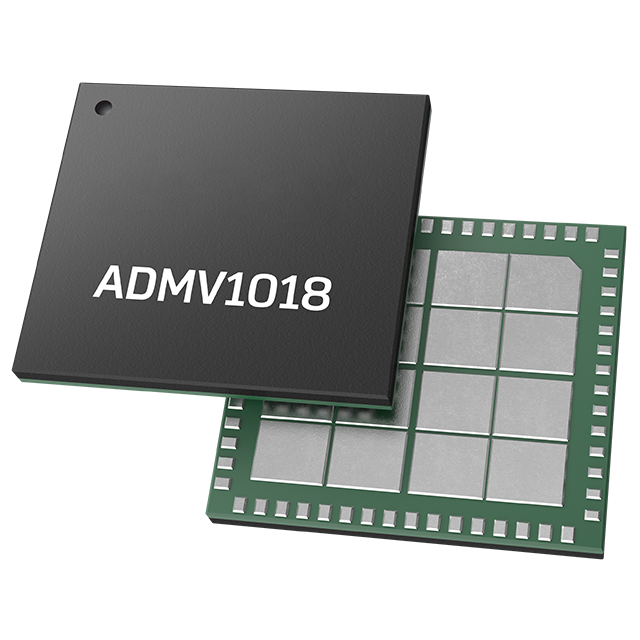

ADMV1018BCCZ 是一款硅锗(SiGe)微波上变频器和下变频器,专为在 24 GHz 至 29.5 GHz 频率范围内工作的 5G 无线电设计而优化。
功能特点
射频输入/输出频率范围:24 GHz 至 29.5 GHz
两种上变频模式
从差分基带 I/Q 直接转换
单端、复杂中频到射频、单边带上变频
两种下变频模式
从射频直接转换到差分基带 I/Q 下变频
单端复合中频图像抑制转换
LO 输入频率范围 5 千兆赫至 15 千兆赫
高达 30 GHz 的 LO 倍频器或四倍频器
匹配、50 Ω、单端射频输入和输出
匹配的 50 Ω 单端 LO 输入
温度补偿电路可最大限度地减少温度变化
可编程基带 I/Q 共模电压
通过快速沉淀 DSA 实现接收器和发射器增益及功率控制
低相位变化与增益控制
通过外部引脚实现快速 TDD 切换时间
上变频模式
边带抑制和载波馈通优化
用于 LO 馈通校准的包络检测器
下变频模式
图像抑制和 IQ 不平衡优化
基带 I/Q 直流偏移校正
用于接收机增益设置的接收机混频器功率检测器
LO 链功能
×2 和 ×4 模式
增益可变,以适应各种 LO 驱动强度值
用于 LO 同步的 >360° 相位控制移位器,接收器和发射器模式可单独设置
可通过 3 线 SPI 接口进行编程
60 端子、9 毫米 × 8 毫米、LGA 封装
共模输入引脚可跟踪 ADC 所需的共模,电压范围为 0.75 V 至 2.15 V
应用
5G 应用
点对点微波无线电
雷达和电子战系统
仪器仪表和自动测试设备 (ATE)
