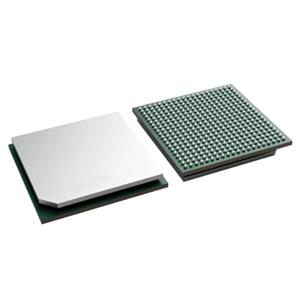

AFE7686IABJ是一款高性能四通道 14 位集成式射频采样模拟前端 (AFE)，配备 9 个 GSPS DAC 和 3 个 GSPS ADC，支持合成和数字化宽带信号。高动态范围使得 AFE76xx 能够为无线基站生成和数字化 3G/4G 信号。在 TDD 模式下，接收器通道经过配置可在流量接收器 (TDD RX) 状态和宽带反馈接收器 (TDD FB) 状态间动态切换以辅助发送器路径上功率放大器 (PA) 的 DPD（数字预失真）。

特性

• 14 位分辨率

• 采样率：

– DAC：9GSPS

– ADC：3GSPS

• 射频频率范围：高达 5.2GHz

• 最大射频信号带宽

– 四通道模式 (4T4R)：800MHz（单频带）；300MHz（双频带）

• 每 RX 通道配备片上双频可选择 DSA

• 集成型 TX DSA 功能

• 数字：

– 双频带数字上变频器 (DUC)

– 双频带数字下变频器 (DDC)

– 用于 DUC/DDC 的 32 位 NCO

– 插值率：6 倍、8 倍、9 倍、12 倍、16 倍、18倍、24 倍、36 倍

– 抽取率：/2、/3、/4、/6、/8、/9、/12、/16、/18、/24、/32

– 适用于 TDD 的 RX/FB 动态转换

• 接口：

– 8 个高达 15Gbps 的 SerDes 收发器

– 采用 8b/10b 编码的 16 位和 12 位 JESD204B 传输层格式

– 子类 1 多器件同步

• 时钟：

– 用于生成 DAC 和 ADC 时钟的内部 PLL/VCO

• 封装：17mm x 17mm FC BGA，间距为 0.8mm

• 电源：1.85V、1.15V、1.0V、–1.8V

应用

• 蜂窝基站

• 宽带通信

• 微波回程连线

• 分布式天线系统 (DAS)
