ADN4621BRSZ器件概述：

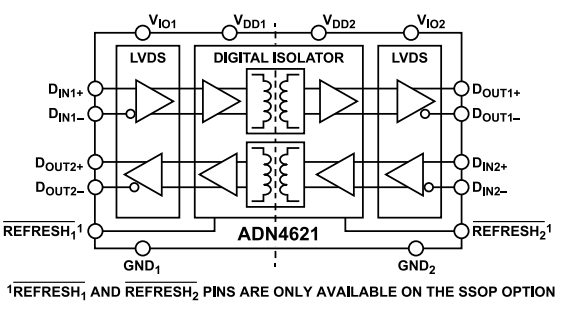

ADN4620/ADN46211是双通道、信号隔离的低压差分信号（LVDS）缓冲器，工作速度高达2.5Gbps，抖动极低。这些器件集成了Analog Devices, Inc.的iCoupler®技术，该技术针对高速运行进行了增强，为LVDS信号链提供落地式电隔离。与LVDS接收器和LVDS驱动器的交流耦合和/或电平转换允许隔离其他高速信号，如电流模式逻辑（CML）。

ADN4620/ADN4621包括一个刷新机制，用于监测输入和输出状态，并确保它们在没有数据转换的情况下保持不变（例如在开机时）。为了实现更低的功耗和低抖动的高速运行，隔离器电路依靠1.8 V电源，而3.3 V电源用于LVDS接收器，以支持全共模范围，其输入电压范围（输入共模加差分输入电压）为0 V至2.4 V，见表2。

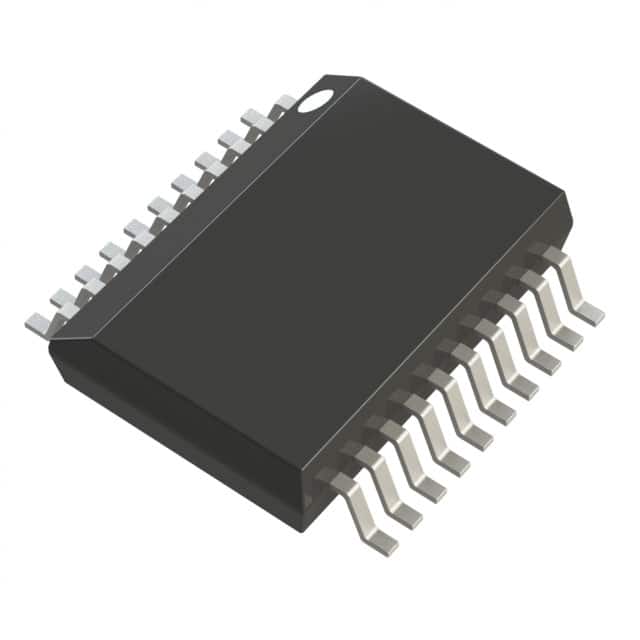

ADN4620和ADN4621具有较宽的工业温度范围，采用紧凑型SSOP封装，爬电距离为5.3mm（用于交流电源电压下增强绝缘）。

特性

• 3.75kVrms LVDS隔离器

• 符合TIA/EIA-644-A LVDS信号电平

• 双通道配置（ADN4620: 2 + 0，ADN4621: 1 + 1）

• 能以高达2.5Gbps的任意数据速率进行切换，具有低抖动

• 两个通道上的总带宽：5Gbps

• 传播延迟：2.15ns（典型值）

• 典型抖动：0.82ps rms随机，40ps总峰值-峰值

• 低功耗1.8V电源，3.3V电源用于I/O

• ±7kV IEC 61000-4-2 ESD保护（整个隔离栅）

• 高共模瞬态抑制：70kV/μs（典型值）

• 安全和法规批准（20引脚SSOP封装）

• UL（申请中）：3750V rms，持续1分钟，符合UL 1577标准

• CSA元件认可通知5A（进行中）

• VDE符合性证书，增强绝缘（申请中）

• DIN V VDE V 0884-11 (VDE V 0884-11)：2017-01

• VIORM=1500VPEAK（最大工作绝缘电压）

• 启用或禁用刷新（低速输出正确性检查）

• 工作温度范围：−40°C至+125°C

• 紧凑型SSOP封装，爬电距离为5.3mm

应用

• 模拟前端隔离

• 数据平面隔离

• 隔离式高速时钟和数据链路

• 多千兆位串行化/解串化 (SERDES)

• PCB对PCB光学替代品（例如短距离光纤）
