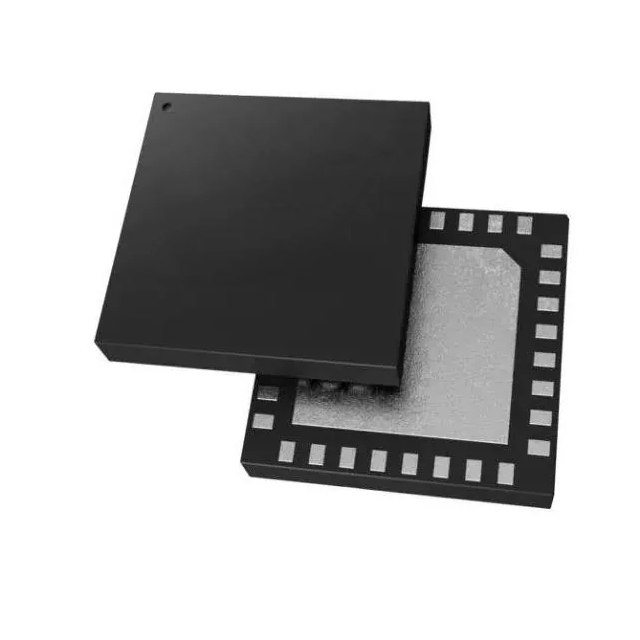

ADL6331ACCZA 发送可变增益放大器 (TxVGA) 为射频数模转换器 (RF DAC) 和单端功率放大器 (PA) 信号链提供接口。每个 ADL6331ACCZA IC 由一个平衡器、两个带旁路衰减器的差分射频放大器和一个数字阶跃衰减器 (DSA) 组成，采用 24 端子、4.0 mm x 4.0 mm LGA 封装，可提供合适的发射机性能。

ADL6331ACCZA 的特点

宽带 TxVGA 接口，将 RF-DAC 连接到波束形成器和功率放大器

工作频率范围 0.38 GHz 至 15 GHz，2 种产品类型

ADL6331-A：0.38 GHz 至 8.0 GHz

ADL6331-B：1.0 GHz 至 15.0 GHz

优化 RF-DAC、偶阶谐波和互调的共模抑制

50 Ω 差分输入和 50 Ω 单端输出

集成宽带射频输出平衡器

70 dB 增益控制范围，步进为 1 dB

射频 DSA 范围：24.0 dB，步进 1.0 dB

每个放大器的旁路损耗为 12 dB

在多个预定义衰减值和旁路放大器级之间进行异步切换。

4 GHz 功率增益 15.5 dB（ADL6331-A），15.8 dB（ADL6331-B）

4 GHz 时的噪声系数 7.5 dB（ADL6331-A），8.1 dB（ADL6331-B）

4 GHz 时的 OIP3 32.8 dBm（ADL6331-A），31.8 dBm（ADL6331-B）

4 GHz 时的 OIP2： 59.7 dBm（ADL6331-A），56.2 dBm（ADL6331-B）

4 GHz 时的 OP1dB： 12.2 dBm（ADL6331-A），12.3 dBm（ADL6331-B）

通过 3 线或 4 线 SPI 完全可编程

3.3 V 单电源

24 端子、4.0 毫米 × 4.0 毫米栅格阵列 (LGA)

ADL6331ACCZA 的应用

航空航天和国防

仪器和测试设备

通信系统
