ADAQ4381-4BBCZ是一款四通道精密数据采集 (DAQ) 信号链 μModule 解决方案，它将信号链设计中的元件选择、优化和布局等难题从设计人员转移到器件上，从而缩短了精密测量系统的开发周期。

ADAQ4381-4BBCZ采用系统级封装 (SIP) 技术，将多个通用信号处理和调节模块集成到单个器件中，从而减少了终端系统的元件数量。这些模块包括四通道、高分辨率、14 位、4 MSPS 同步采样 SAR ADC、低噪声、全差分 ADC 驱动放大器、3.3 V 精准电压基准、低噪声缓冲放大器和低压差线性稳压器。

ADAQ4381-4BBCZ具有片上过采样块，可在较低带宽下提高动态范围并降低噪声。过采样最多可增加两比特的分辨率。它具有可配置 ADC 驱动器反馈回路的灵活性，允许四种增益和衰减调节，并接受全差分或单端至差分输入配置。

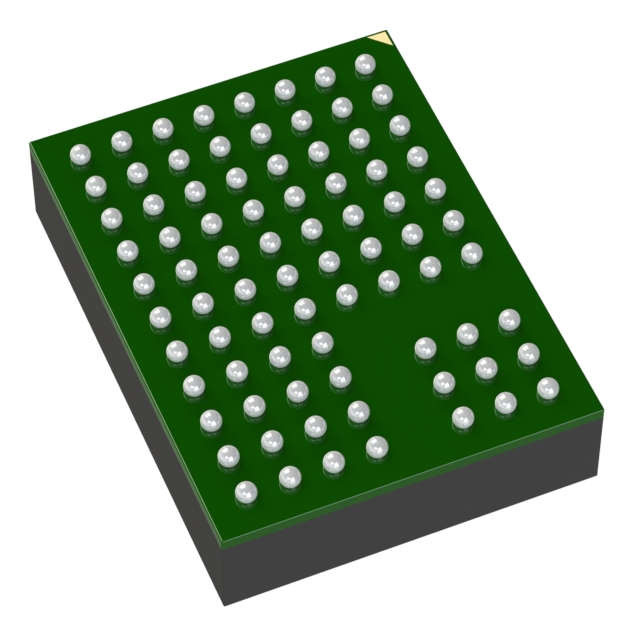

ADAQ4381-4BBCZ采用 Analog Devices, Inc. iPassives® 技术，集成了具有出色匹配和漂移特性的关键无源元件，可最大限度地减少与温度相关的误差源，并提供优化的信号链性能。ADAQ4381-4BBCZ采用 8 mm × 8 mm × 0.8 mm 间距、81 球 CSP_BGA 小型封装，可在不牺牲性能的情况下实现紧凑设计，并简化终端系统物料清单管理。ADAQ4381-4BBCZ采用 5 V 单电源供电，所有必需的旁路和去耦电容器均包含在封装内，从而保证了其最佳性能。ADAQ4381-4 的系统集成水平解决了许多设计难题，为多通道应用提供了紧凑、简单的解决方案。

转换结果可同时通过 4 线模式时钟输出，以获得更快的吞吐量；或通过 1 线串行模式时钟输出，以获得更慢的吞吐量。ADAQ4381-4BBCZ使用单独的逻辑电源，兼容 1.8 V、2.5 V 和 3.3 V 接口。ADAQ4381-4BBCZ的指定工作温度范围为 -40°C 至 +105°C。

特性——ADAQ4381-4BBCZ

易于使用的 μModule® 数据采集系统

与分立解决方案相比，占地面积减少 11 倍

集成关键无源元件

5 V 单电源工作

保证 14 位无缺码

片上过采样功能

2 位分辨率提升

超出范围指示器 (ALERT)

INL：典型值 ±0.3 LSB，最大值 ±1 LSB

信噪比（典型值）

85 dB，增益 = 1.0，fIN= 1 kHz 时

增益 = 1.0、fIN= 1 kHz 时，OSR = ×8 时为 92.4 dB

通道对通道相位匹配：fIN= 20kHz 时，典型值为 0.005

集成高精度基准，典型漂移为 3 ppm/°C

增益误差 0.003% 典型值

增益漂移：典型值 0.8 ppm/°C

带 VCM 生成功能的集成式内部缓冲器

集成式全差分 ADC 驱动器，带信号缩放功能

宽输入共模电压范围

高共模抑制

单端至差分转换

引脚可选输入范围，带超范围

输入范围：±2 V、±3.3 V、±5.5 V、±11 V

增益/衰减 G = 0.3、0.6、1.0 和 1.6

高速串行接口

8 mm x 8 mm、0.8 mm 间距、81 球 CSP_BGA 封装

应用——ADAQ4381-4BBCZ

实验室级电池测试系统

电机控制电流检测

电机控制位置反馈

声纳

电能质量监测

数据采集系统

掺铒光纤放大器 (EDFA) 应用

I 和 Q 解调
