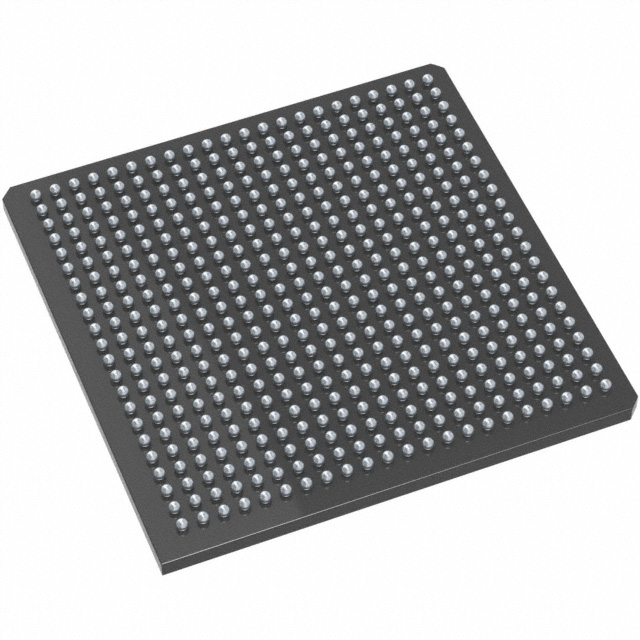

M2GL010-1FG484I是 IGLOO2 系列的现场可编程门阵列（FPGA）。Microchip 的主流 SmartFusion® 2 SoC 和 IGLOO® 2 FPGA 系列在单芯片上集成了基于行业标准 4 输入查找表 (LUT) 的 FPGA 结构、集成数学块、多个嵌入式存储器块和高性能 SerDes 通信接口。这两个系列都得益于低功耗闪存技术，是业内最安全可靠的 FPGA。这些下一代器件提供多达 150K 逻辑元件、多达 5 MB 的嵌入式 RAM、多达 16 个 SerDes 通道、多达 4 个 PCI Express Gen 2 端点以及带纠错功能的集成硬 DDR3 存储器控制器。

M2GL010-1FG484I参数：

系列：IGLOO2

逻辑单元数：12KLEs（12084个逻辑单元）

内嵌式块RAM：933888 bit

I/O数量：233

工作温度范围：-40°C ~ +100°C

封装类型：484-BGA（23x23）

供电电压：1.14V ~ 2.625V

架构特点

高性能存储器子系统：

64 KB嵌入式SRAM（eSRAM）

最多512 KB嵌入式非易失性存储器（eNVM）

一个SPI/COMM_BLK

DDR桥接器（2个端口），带64位AXI接口

非阻塞式多层AHB总线矩阵，可实现支持4个主器件和8个从器件的多主器件方案

两个AHB/APB接口连接至FPGA结构（支持主器件/从器件）

两个DMA控制器，用于减轻数据事务负载

8通道外设DMA（PDMA），用于结构中软外设与嵌入式eSRAM之间的数据传输，同时支持存储器至存储器传输

eSRAM和外部DDR存储器，可在嵌入式实时存储器之间进行高效的数据传送

SERDES：

最多16条最高5 Gbps的通道

双通道共用的参考时钟，具有单通道速率粒度

每条通道的Tx和Rx PLL均可编程

发射器特性：可编程预加重/后加重、可编程阻抗、可编程幅度

接收器特性：可编程端接、可编程线性均衡

内置系统调试功能：PRBS gen/chk、常数模式、环回

数学模块：

功耗经过优化的高性能乘法运算

支持18 × 18有符号乘法（本机）

支持17×17无符号乘法

支持点积：乘法器计算(A[8:0] × B[17:9] + A[17:9] × B[8:0]) × 29；独立的第三个输入C，44位数据宽度，使用寄存器

安全特性

久经验证的安全性：

防止过度制造和克隆

FPGA和处理器的安全引导

出色的可靠性：SEU免疫的零失效闪存FPGA配置

可靠的安全关键型和任务关键型系统
