MAX25530GTL/V+是一款高度集成的TFT电源和LED背光驱动器IC，适用于汽车TFT-LCD应用。该IC集成了一个降压-升压转换器、一个升压转换器、两个栅极驱动器电源和一个升压/SEPIC转换器，可为显示屏背光中的一到四串LED供电。

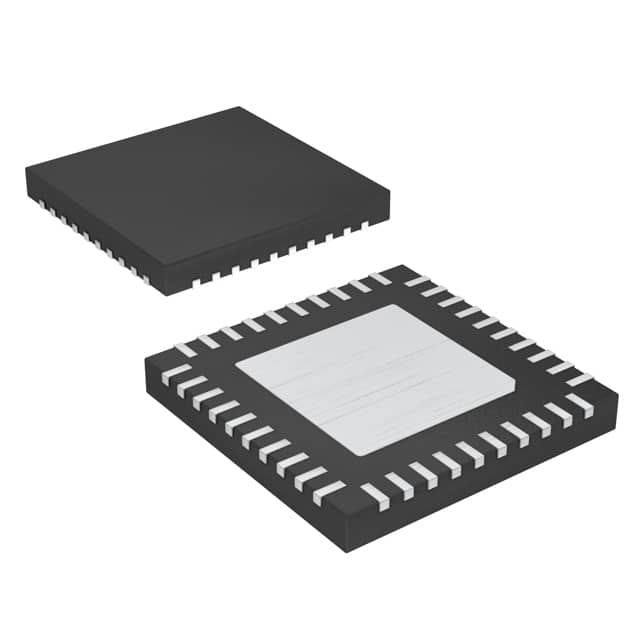

可通过SEQ引脚上的电阻或通过I2C接口选择七种预设模式之一，对所有电源域的启动和关断序列进行控制。MAX25530GTL/V+采用带裸露焊盘的40引脚(6mm x 6mm) TQFN封装，工作环境温度范围为-40°C至+105°C。

特点

4路输出TFT-LCD偏置电源

TFT-LCD部分的输入为2.8V至5.5V

集成430kHz或2.2MHz升压和降压-升压转换器

输出电压可调的正负10mA栅极稳压器（三倍频器/反相倍频器）

通过SEQ引脚进行电阻可编程的灵活时序控制

所有输出都提供欠压检测

低静态电流待机模式

4通道LED背光驱动器

每通道电流高达150mA

输入电压范围：4.5V至42V

集成升压/SEPIC控制器（440kHz或2.2MHz）

200Hz时的调光比为10,000:1

自适应电压优化功能可降低LED电流沉中的功耗

灯串开路、LED短路和接地短路诊断功能

低电磁辐射(EMI)

支持LED灯串相移调光

对LED驱动器和TFT采用扩频技术

可选开关频率

提供用于控制和诊断的I2C接口

通过FLTB引脚和I2C进行故障指示

检测到故障后自动重试

过载和热保护

环境工作温度范围：-40°C至+105°C

40引脚(6mm x 6mm) TQFN封装，带裸露焊盘

AECQ100 1级

应用

汽车中心显示器

汽车仪表盘

汽车抬头显示

汽车导航系统
