AD4116BCPZ是一款低功耗、低噪声24位Σ-Δ型模数转换器(ADC)，它集成了一个模拟前端(AFE)，支持6个全差分或11个单端高阻抗(≥10 MΩ)双极性±10 V电压输入。额外的2个差分或4个单端/伪差分直接ADC输入在较低的输入范围内提供出色的性能。

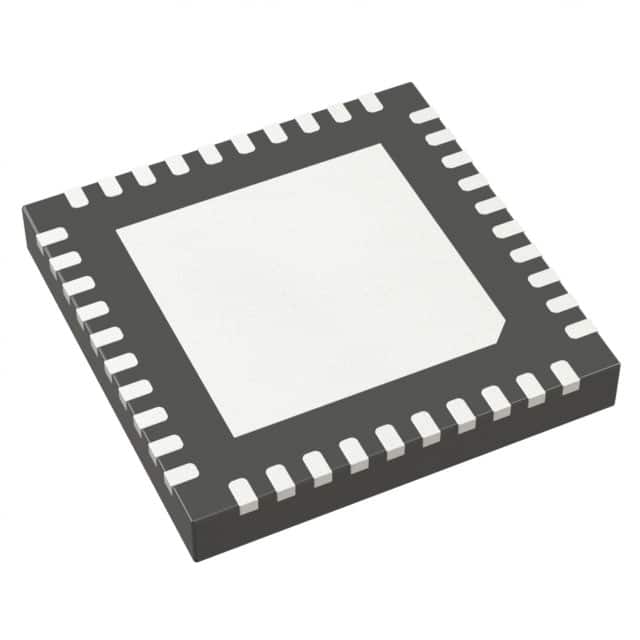

AD4116BCPZ采用单电源供电，因而便于在电气隔离应用中使用。额定工作温度范围为−40°C至+105°C。AD4116采用40引脚、6 mm×6 mm LFCSP封装。

特性

具有集成模拟前端的 24 位 ADC

快速灵活的输出速率：1.25 SPS 至 62.5 kSPS

频道扫描数据速率

每通道 12422 SPS（80 μs 稳定，sinc5 + sinc1）

每通道 20618 SPS（48 μs 稳定，sinc3）

20 SPS 时每个通道的 50 Hz 和 60 Hz 抑制为 85 dB

±10 V 输入，4 个差分或 11 个单端

引脚绝对最大额定值：±65 V

绝对输入引脚电压高达 ±20 V

≥10 MΩ 阻抗

低电平直接 ADC 输入

±VREF 输入，2 个差分或 4 个单端

绝对输入引脚电压，AVDD 至 AVSS

真正的轨到轨模拟输入缓冲区

片内 2.5 V 基准电压源

25°C 时精度为 ±0.12%，漂移为 ±5 ppm/°C（典型值）

内部或外部时钟

电源

AVDD 至 ABCC = 4.5 V 至 5.5 V

IOVDD 至 DGND = 2 V 至 5.5 V

总 IDD (AVDD + IOVDD) = 6.15 mA

温度范围：−40°C 至 +105°C

3 线或 4 线串行数字接口（SCLK 上的 Schmitt 触发器）

兼容 SPI、QSPI、MICROWIRE 和 DSP

应用

过程控制

PLC和DCS模块

仪器仪表和测量
