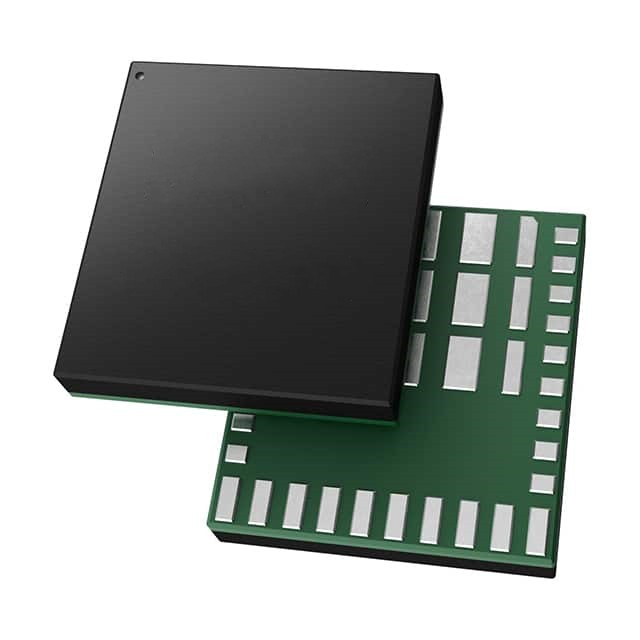

ADP5055ACCZ在一个43引脚基板栅格阵列(LGA)封装中集成了三个高性能降压调节器，可满足严苛的性能和电路板空间要求。该器件可直接连接高达18 V的输入电压，无需使用前置调节器。所有通道均集成高端和低端功率金属氧化物半导体场效应晶体管(MOSFET)以优化解决方案的效率。通道1和2提供3.5 A或7 A的可编程输出电流，或在并联操作模式下提供高达14 A的单路输出电流。通道3提供1.5 A或3 A的可编程输出电流。

ADP5055ACCZ的开关频率可编程或同步至外部时钟。ADP5055的每个通道均集成一个使能引脚(ENx)，可方便地设置上电时序或改变可调欠压保护(UVLO)阈值。

ADP5055ACCZ集成了高精度8位数模转换器(DAC)，可通过兼容PMBus ®的2线接口，实现输出电压动态调节(DVS)。PMBus接口提供了其他灵活配置，例如启动和关断时序控制、单独的强制脉宽调制或省电模式（FPWM或PSM）选择、输出放电开关和电源良好信号。

ADP5055ACCZ的额定结温范围是−40°C至+150°C。

特点

宽输入电压范围：2.75 V 至 18 V

偏置输入电压范围：4.5 V 至 18 V

工作结温 高达 150°C

具有可配置地址的 PMBus 兼容接口

FB1 电压精度（默认）：−0.62% 至 +0.69% (−40°C ≤ TJ ≤ +125°C)

信道 1 和信道 2：7 A 同步降压型稳压器（9.4 A 最小谷电流限制阈值）

信道 1 和信道 2：14 A 输出并联运行

信道 3：3 A 同步降压型稳压器（9.4 A 最小谷电流限制阈值）

用于 DVS 的 8 位精度 DAC

可调反馈电压范围：每 1.5 mV 步进，408 mV 至 790.5 mV

上下限阈值设置

250 kHz 至 2500 kHz 的可调整开关频率范围

用于快速负载瞬态响应的外部补偿

具有 0.615 V 精确阈值的精密启用引脚

可编程上电和断电顺序

选择性有源输出放电交换芯片

选择性 FPWM/PSM 模式选择

频率同步输入或输出

选择性信道电源正常标记

UVLO、过流保护和 TSD 保护

43 端子 5.00 mm × 5.50 mm LGA 封装

应用

小型蜂窝基站

现场可编程门阵列(FPGA)和处理器应用

安防和监控

医疗应用
