ADRF5515BCPZN是一款双通道、集成RF、前端、多芯片模块，设计用于时分双工(TDD)应用。该设备的工作频率为3.3 GHz至4.0 GHz。ADRF5515BCPZN 采用双通道配置，具有级联、两级、LNA和大功率硅SPDT开关。

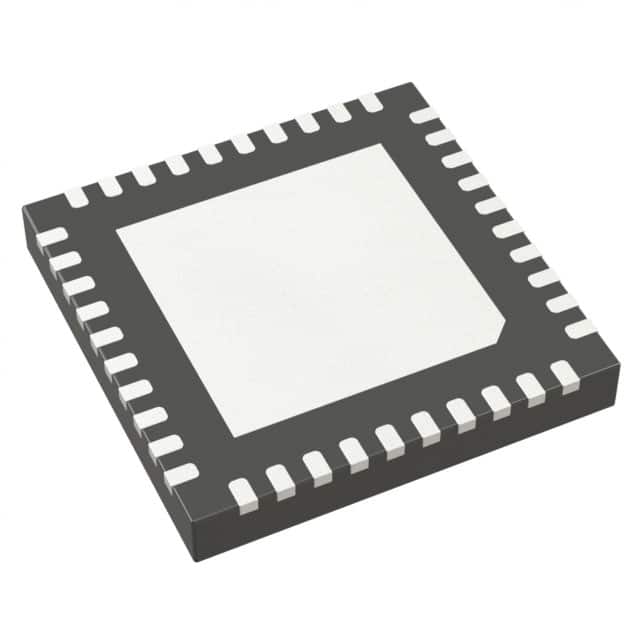

该器件采用符合RoHS标准的紧凑型6 mm ×6 mm 40引脚LFCSP封装。

优势和特点

集成式双通道 RF 前端

2 级 LNA 和高功率硅 SPDT 开关

片内偏置和匹配

单电源供电

增益

高增益模式：3.6 GHz 时为 33 dB（典型值）

低增益模式：3.6 GHz 时为 16 dB（典型值）

低噪声指数

高增益模式：3.6 GHz 时为 1.0 dB（典型值）

低增益模式：3.6 GHz 时为 1.0 dB（典型值）

高隔离

RXOUT-CHA 和 RXOUT-CHB：45 dB（典型值）

TERM-CHA 和 TERM-CHB：60 dB（典型值）

低插入损耗：3.6 GHz 时为 0.45 dB（典型值）

TCASE = 105°C 时具有高功率处理能力

整个生命周期

LTE 平均功率 (9 dB PAR)：43 dBm

高 OIP3（高增益模式）：32 dBm（典型值）

关断模式和低增益模式（针对 LNA）

低电源电流

高增益模式：5 V 时为 86 mA（典型值）

低增益模式：5 V 时为 36 mA（典型值）

关断模式：5 V 时为 12 mA（典型值）

正逻辑控制

6 mm × 6 mm 40 引脚 LFCSP 封装

与 ADRF5545A 10 W 版本引脚兼容

应用

无线基础设施

TDD大规模多路输入和多路输出和有源天线系统

基于TDD的通信系统
