F6212AVGI 是一款 16 通道双波束接收有源波束成形射频集成电路多芯片模块，设计用于 Ka 波段 SATCOM 平面相控阵天线。该集成电路有 8 个射频输入端口、2 个射频输出端口和 16 个（每个波束 8 个）相位/振幅控制通道。集成电路的八个输入端口可由电子扫描阵列（ESA）的八个单极化元件或四个双极化元件驱动。每个通道都有 6 位数字相位和增益控制分辨率，跨度 360°，动态范围 26dB，可实现精确的光束模式和偏振控制。

集成电路采用 2.1 - 2.5V 和 0.95 - 1.05V 两种电源轨工作，典型通道增益为 28dB。芯片具有电源管理功能，如低功耗待机模式、每个通道的独立使能控制以及通过专用控制引脚激活的单波束模式。集成的高 Q 带通滤波器可抑制 SATCOM Tx 和 5G mmWave 信号，在不增加功耗的情况下提高动态范围。该器件的 SPI 总线和控制引脚采用标准 1.8V 逻辑工作，速度高达 50MHz。先进的数字模式和大容量片上存储器使阵列级波束位置切换时间小于 100ns，大大减少了死区时间和延迟。

最后，紧凑、CTE 匹配的 FCBGA 有机封装，带有所有单端 50 欧姆匹配射频端口和 0.5 毫米间距，大大简化了这些器件在大型天线面板上的物理集成。

F6212AVGI 的特性

 17.7 - 21.2GHz 工作频率

 支持 4 个双极化或 8 个单极化元件

 两个同步独立波束输出

 集成高 Q 值发射抑制滤波器

 28dB 典型通道增益

 26dB 增益控制，步长为 0.45dB

 360° 相位控制，6 位分辨率

 2.3V 和 1V 标称电源输入

 标准 1.8V 数字逻辑

 温度补偿

 带数字读数的温度传感器

 具有快速光束转向功能的高级数字模式

 片上光束状态存储器

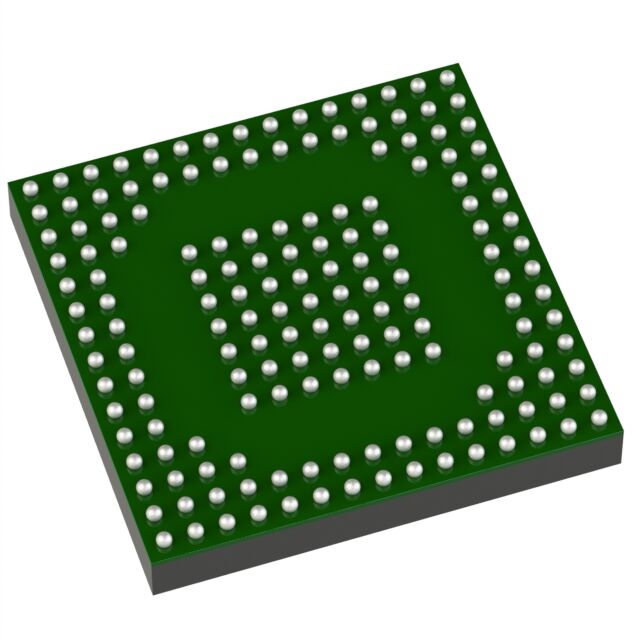

 7.6  7.6  0.9 毫米、165-FCBGA

F6212AVGI 的典型应用

 相控阵天线

 Ka 波段 SATCOM 终端

 航空航天、海事和 SOTM
