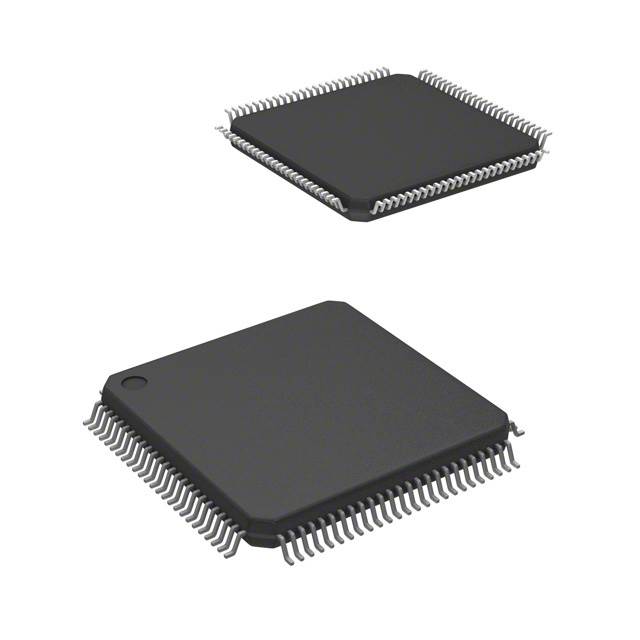

TMS320F2809PZS器件属于 TMS320C28x DSP 系列器件，是适用于高要求控制应用的高度集成和高性能解决方案。

特性

• 高性能静态 CMOS 技术

– 100MHz（10ns 周期时间）

– 60MHz（16.67ns 周期时间）

– 低功耗（1.8V 内核，3.3V I/O）设计

• 支持 JTAG 边界扫描

– IEEE 标准 1149.1-1990 标准测试访问端口和边界扫描架构

• 高性能 32 位 CPU (TMS320C28x)

– 16 × 16 和 32 × 32 MAC 操作

– 16 × 16 双 MAC

– 哈佛 (Harvard) 总线架构

– 连动运算

– 快速中断响应和处理

– 统一存储器编程模型

– 高效代码（使用 C/C++ 和汇编语言）

• 片上存储器

– F2809：128K × 16 闪存，18K × 16 SARAM

– 1K × 16 OTP ROM（仅适用于闪存器件）

– C2802：32K × 16 ROM，6K × 16 SARAM

C2801：16K × 16 ROM，6K × 16 SARAM

• 引导 ROM (4K × 16)

– 具有软件引导模式（通过 SCI、SPI、CAN、I2C和并行 I/O）

– 标准数学表

• 时钟和系统控制

– 片上振荡器

– 看门狗计时器模块

• 任一 GPIO A 引脚可连接至三个外部内核中断之一

• 可支持全部 43 个外设中断的外设中断扩展 (PIE) 块

• 字节序：小端字节序

• 128 位安全密钥/锁

– 保护闪存/OTP/L0/L1 块

– 防止固件逆向工程

• 3 个 32 位 CPU 计时器

• 增强型控制外设

– 高达 16 个 PWM 输出

– 在 150ps MEP 分辨率下高达 6 个 HRPWM 输出

– 多达 4 个捕获输入

– 多达 2 个正交编码器接口

– 多达 6 个 32 位/6 个 16 位计时器

• 串行端口外设

– 多达 4 个 SPI 模块

– 多达 2 个 SCI (UART) 模块

– 多达 2 个 CAN 模块

– 1 条内部集成电路 (I2C) 总线

• 12 位 ADC，16 通道

– 2 × 8 通道输入多路复用器

– 两个采样保持

– 单个/同步转换

– 快速转换率：

80ns - 12.5MSPS（仅 F2809）

– 内部或外部基准

• 多达 35 个具有输入滤波功能且可单独编程的多路复用 GPIO 引脚

• 高级仿真 特性

– 分析和断点功能

– 通过硬件的实时调试

• 开发支持包括

– ANSI C/C++ 编译器/汇编器/连接器

– Code Composer Studio™IDE 项目示例的源代码

– SYS/BIOS

– 数字电机控制和数字电源软件库

• 低功耗模式，节省能耗

– 支持闲置、待机、停机模式

– 禁用单独的外设时钟

• 封装选项

– 薄型四方扁平封装 (PZ)

– MicroStar BGA™(GGM，ZGM)

• 温度选项

– A：-40°C 至 85°C (PZ，GGM，ZGM)

– S：-40°C 至 125°C (PZ，GGM，ZGM)

– Q：-40°C 至 125°C (PZ)

（通过针对汽车 应用的 AEC-Q100 认证）
