SE5004L-R 是一款专为无线局域网应用设计的 5GHz 功率放大器，可提供高线性功率。SE5004L-R 集成功率检测器，实现输出功率的闭环监测与控制。

SE5004L-R 通过高集成度实现简化设计，可缩短产品上市时间并提升应用电路板的生产良率。该器件集成了输入匹配、级间匹配、输出匹配、具有 15dB 动态范围的功率检测器以及 3.8GHz 陷波滤波器。仅需 6 个外部去耦电容即可完成设计。

对于无线局域网应用，该器件符合 IEEE802.11a 和 802.11n 标准，并在 5V 供电下提供约 26dBm 的线性输出功率。

SE5004L-R 集成温度补偿偏置电压发生器。仅需在 VREF 上提供 2.85V 参考电压即可启用或禁用功率放大器。

特点—SE5004L-R

高输出功率放大器

- 5V时26dBm

外部模拟参考电压（VREF）以实现最大灵活性

带缓冲的温度补偿功率检测器

3% EVM，@26dBm，64 QAM，54 Mbps

32 dB 增益

无铅、符合 RoHS 标准、无卤素 MSL3 封装

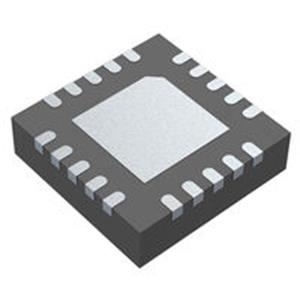

20 引脚 4 mm × 4 mm × 0.9 mm QFN

参数—SE5004L-R

产品种类: 射频放大器

工作频率: 5.15 GHz to 5.85 GHz

工作电源电压: 5 V

工作电源电流: 600 mA

增益: 32 dB

安装风格: SMD/SMT

封装 / 箱体: QFN-20

P1dB - 压缩点: 34 dBm

最小工作温度: - 40 C

最大工作温度: + 85 C

应用—SE5004L-R

DSSS 5 GHz 无线局域网（IEEE802.11a）

DSSS 5 GHz 无线局域网（IEEE802.11n）

接入点、PCMCIA 卡、PC 卡
