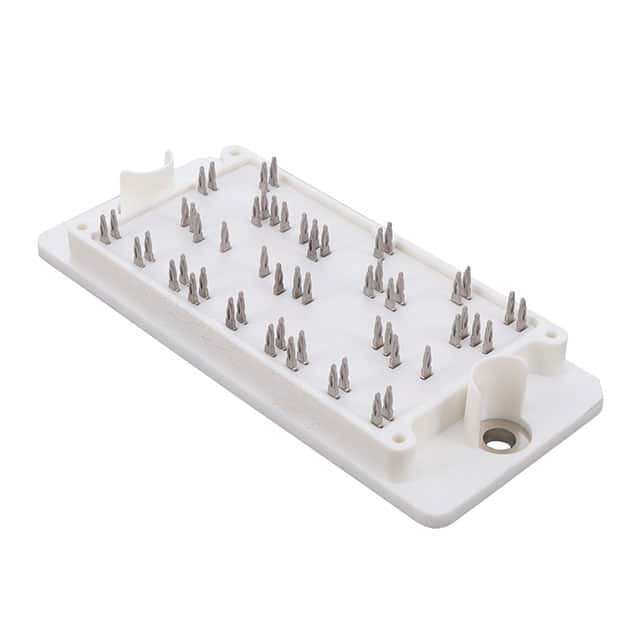

图片仅供参考，请参阅产品规格

< >

商品型号：NXH500B100H7F5SHG

商品名称：IGBT 模块

品牌：ON

年份：25+

封装：PIM58

货期：全新原装

库存数量：1500 件

数量:

询价

在线询价

联系人：

联系邮箱：

联系电话：

公司名称：

技术参数

制造商

型号

NXH500B100H7F5SHG

封装

PIM58

描述

IGBT 模块沟槽型场截止三级反相器 1000 V 210 A 503 W 底座安装 58PIM

产品描述

NXH500B100H7F5SHG 是一个双通道飞跨电容升压模块。每个通道包含两个 1000 V、500 A IGBT 和两个 1200 V、120 A SiC 二极管。该模块包含一个 NTC 热敏电阻。

该模块具有以下技术参数：

IGBT 类型：沟槽型场截止

配置：三级反相器

电压 - 集射极击穿（最大值）：1000 V

电流 - 集电极 (Ic)（最大值）：210 A

功率 - 最大值：503 W

不同 Vge、Ic 时 Vce(on)（最大值）：2.3V @ 15V，240A

电流 - 集电极截止（最大值）：500 µA

不同 Vce 时输入电容 (Cies)：18488 pF @ 20 V

输入：标准

NTC 热敏电阻：是

工作温度：-40°C ~ 175°C（TJ）

安装类型：底座安装

封装/外壳：模块

供应商器件封装：58-PIM（112x62）

NXH500B100H7F5SHG 特征

• 飞跨电容升压模块

• 1000V 场截止 7 IGBT 和 1200V SiC 二极管

• 低电感布局

• 焊针

• 集成 NTC 热敏电阻

• 这是一种无铅和无卤化物的装置

典型应用

• 太阳能逆变器

• 储能系统
