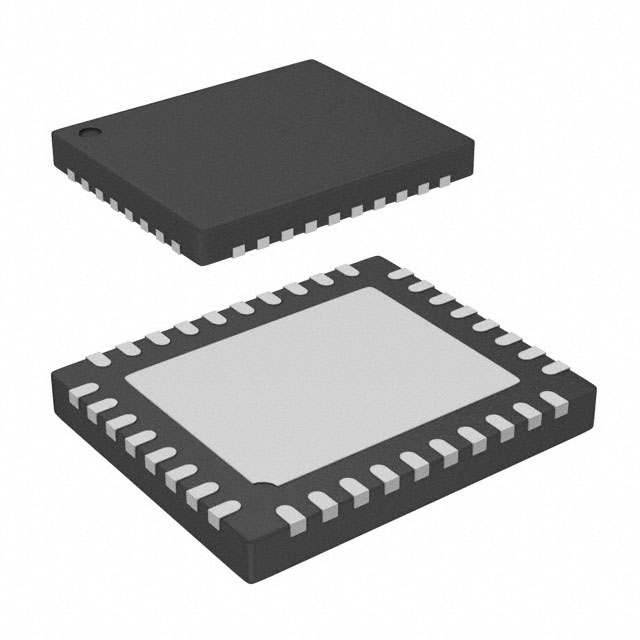

图片仅供参考,请参阅产品规格
< >

商品型号:LT3744EUHE

商品名称:LED 驱动器

品牌:ADI

年份:25+

封装:QFN-36

货期:全新原装

库存数量:3000

数量:
在线询价

联系人:

联系邮箱:

联系电话:

公司名称:

技术参数

制造商
ADI
型号
LT3744EUHE
封装
QFN-36
描述
大电流、同步降压型 LED 驱动器

产品描述

LT3744EUHE是一款固定频率、同步降压型 DC/DC 控制器,专为以高达 20A 的连续电流或 40A 的脉冲电流来驱动一个 LED 负载而设计。峰值电流模式控制器将在一个从 VEE 至 VIN 的宽输出电压范围内保持 ±3% 的 LED 电流调整率。通过允许 VEE 浮动至负电压,可采用一个简单的单降压输出级从单个锂离子电池来驱动多个串联 LED。PWM 调光利用 PWM 引脚来实现。已调 LED 电流利用 CTRL 引脚上的模拟电压来设定。稳定电压和过压保护由一个连接在输出和 FB 引脚之间的分压器来设定。开关频率可通过 RT 引脚上的一个外部电阻器在 100kHz 至 1MHz 的范围内进行设置。


LT3744EUHE主要具备以下特点:

非常适合驱动高达 40A LED

高达 3000:1 的 PWM 调光

20:1 的模拟调光

±3% 电流调节准确度

±3% 电压调节准确度

独特的负输出降压-升压型拓扑允许将接地散热器用于 RGB LED

3.3V 至 36V 输入电压范围

具 DC LED 电流检测功能的峰值电流模式

开路和短路 LED 保护及故障报告功能

浮动 LED 驱动器允许单个电源解决方案采用三种不同的调节电流来驱动多彩色 LED 或单个 LED

耐热性能增强型 5mm x 6mm QFN 36 引脚封装


应用场景

LT3744EUHE适用于高功率LED照明、激光二极管等场景,需搭配外部功率器件实现高压转换。输入电压需≥7V以维持12A电流调节。


相关联产品

型号

品牌

封装

数量

描述

LT3763EFE

ADI

TSSOP-28

3000

60V 高电流降压型 LED 驱动器控制器

LT3795EFE

ADI

TSSOP-28

3000

具扩频频率调制功能的 110V LED 控制器

LT3743EUFD

ADI

QFN-28

3000

具三态控制功能的高电流、同步降压型 LED 驱动器

LT8391EUFD

ADI

QFN-28

3000

60V、同步、四开关、降压-升压型 LED 控制器

LT3762EUFD

ADI

QFN-28

3000

LED 驱动器 IC 1 输出 DC DC 控制器 SEPIC,降压,升压 模拟,PWM 调光 28QFN

MAX25512BATGA

Maxim

24-TQFN

2500

I2C 控制的 4 通道、低电压、120mA LED 背光驱动器,集成 Boost 转换器

UCC25710DWR

TI

SOIC-20

90000

LED 驱动器 IC 1 输出 交直流离线开关 PWM 调光 20-SOIC

LT3598EUF

ADI

QFN-24

5000

具 1.5% 电流匹配准确度的 6 串 30mA LED 驱动器

LP5030RJVR

TI

VQFN-46

12000

30 通道 I2C 恒流 RGB LED 驱动器

ADP8861ACPZ

ADI

LFCSP-20

3000

7通道智能LED驱动器,LFCSP-20
