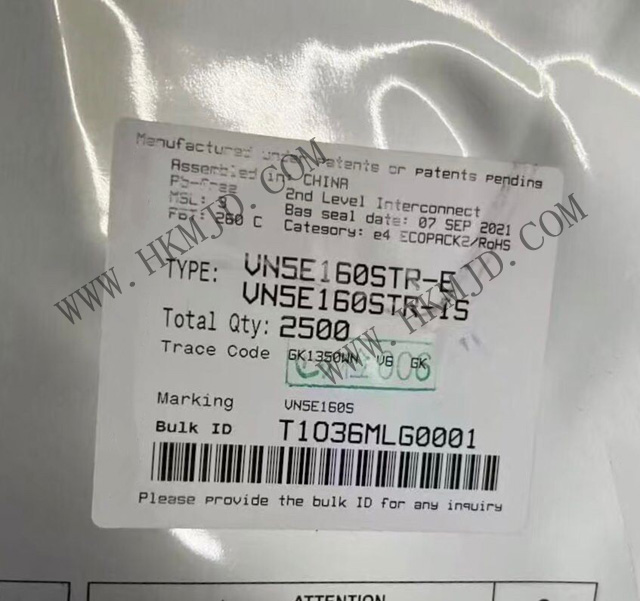

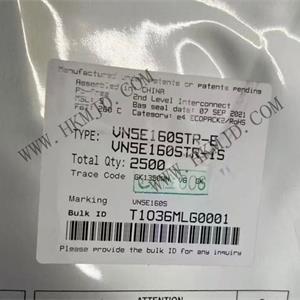

VN5E160STR 是一款采用 ST 专有 VIPower M0-5 技术制造的单通道高侧驱动器，采用超小型 SO-8 封装。

VN5E160STR专为驱动汽车接地负载而设计，提供保护、诊断功能，并支持与任何微控制器轻松实现 3V 和 5V CMOS 兼容接口。

该器件集成了先进的保护功能，包括负载电流限制、通过功率限制实现的浪涌和过载主动管理、过温关断带自动重启以及过压主动钳位。

每个输出通道均关联一个专用低电平有效数字状态引脚，以提供增强型诊断功能，包括快速检测过载和对地短路、过温指示、对VCC短路诊断以及开路负载的开/关状态检测。

通过将STAT_DIS引脚上拉，可禁用整个设备的诊断反馈，从而实现与其他类似设备的有线或连接。

VN5E160STR 所有功能：

通用功能通过功率限制实现启动电流主动管理极低待机电流3.0V CMOS兼容输入优化电磁辐射极低电磁敏感性符合2002/95/EC欧洲指令

保护功能欠压关机过压钳位负载电流限制快速热瞬态自限保护地线丢失和VCC丢失保护过温关机带自动重启 (热关断)反极性电池保护 (a) 静电放电保护

诊断功能开漏状态输出导通状态开路负载检测关断状态开路负载检测输出短路至VCC检测过载和短路至地(功率限制)指示热关断指示

VN5E160STR 关键参数：

负载电压：4.5 V – 28 V

连续输出电流： 7 A（峰值 10 A）

导通电阻：160 mΩ（典型）

保护功能：限流、过温关断（带自恢复）、过压钳位、短路到地与短路到 VCC 检测

诊断输出：开漏 STAT 引脚，支持开路负载检测、ON/OFF 状态检测

逻辑接口：3.3 V / 5 V CMOS 兼容

工作结温：–40 °C ~ +150 °C

封装：8-SOIC，表面贴装

VN5E160STR 应用：适用于各种电阻性、感性及容性负载。
