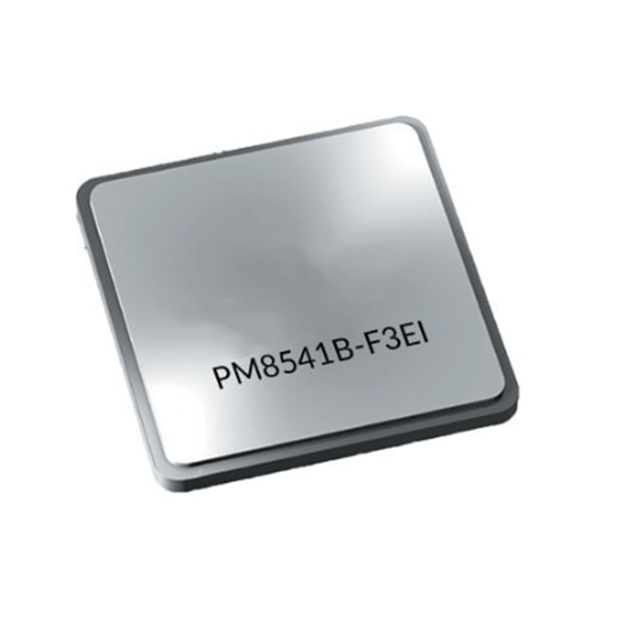

商品型号:PM8541B-F3EI

商品名称:PCIe交换机

品牌:Microchip

年份:25+

封装:BGA

货期:全新原装

库存数量:3000

数量:
在线询价

联系人:

联系邮箱:

联系电话:

公司名称:

技术参数

制造商
Microchip
型号
PM8541B-F3EI
封装
BGA
描述
Switchtec PSX(24xG3)PCIe Gen 3可编程交换机

产品描述

PM8541B-F3EI是一款PCIe Gen 3可编程交换机,属于Switchtec PSX系列,它支持24个通道、12个端口、6个虚拟交换机分区、12个非透明网桥(ntb)以及每个端口的热插拔控制器。


此外,PM8541B-F3EI交换机还具有高级错误抑制、全面的诊断和调试功能、广泛的I/O接口和集成的MIPS处理器。PSX交换机采用片上系统架构,可通过固件定制和增强功能实现客户差异化解决方案。


特性

24 个通道、12 个端口、12 个 NTB 和 6 个虚拟交换机分区

灵活的端口分叉,对将端口配置为上游或下游没有限制

集成机箱管理处理器和 I/O 接口、SDK 和交钥匙机柜管理解决方案

意外插拔的错误控制,防止系统崩溃

用于识别、诊断和修复问题的高级诊断和调试功能

SDK 在错误遏制和意外插入等领域实现客户差异化解决方案

错误遏制

所有端口上的高级错误报告 (AER)

所有下游端口上的下行端口包含 (DPC)

完成超时合成 (CTS),以防止由于未发布的事务不完整而导致上游主机出现错误状态

上游错误遏制 (UEC),一种可编程功能,可防止错误向上游传播

每个端口的热插拔控制器

GPIO 可针对不同的电缆/连接器标准进行配置

PCIe 接口

无源电缆、管理电缆和光缆

SFF-8644、SFF-8643、SFF-8639、OCuLink 和其他连接器

诊断和调试

事务层数据包 (TLP) 生成器,用于测试和调试链路以及错误处理

内置 PCIe 分析仪,具有灵活的触发功能

实时眼球捕捉

用于调试目的的任意到任意端口镜像

外部环回

错误、统计信息、性能和 TLP 延迟计数器

外设 I/O 接口

多达 8 个支持 SMBus 的双线接口 (TWI)

多达 2 个符合 SFF-8485 标准的 SGPIO 端口

多达 84 个并行 GPIO 引脚

具有 ECC 保护的 16 位本地总线接口

多达 4 个 UART

JTAG和EJTAG接口

高速 I/O

PCIe 第 3 代 8 GT/秒

支持符合 PCIe 的链路训练和手动 PHY 配置

Chiplink 诊断工具

广泛的调试、诊断、配置和分析工具,具有直观的 GUI

访问配置数据、管理功能和信号完整性分析工具(例如实时眼图捕获)

通过带内 PCIe 或边带信号(UART、TWI 和 EJTAG)连接到设备


典型应用

数据中心‌:支持NVMe SSD、GPU等设备的灵活扩展,提升I/O性能。 ‌

闪存系统‌:与 Flashtec NVMe控制器 配合,实现百万IOPS及20TB闪存容量,适用于高性能存储需求。 ‌
