AD7980BRMZ是一款16位、逐次逼近型模数转换器(ADC)，采用单电源(VDD)供电。它内置一个低功耗、高速、16位采样ADC和一个多功能串行接口端口。在CNV上升沿，该器件对IN+与IN-之间的模拟输入电压差进行采样，范围从0 V至REF。基准电压(REF)由外部提供，并且可以独立于电源电压(VDD)。功耗和吞吐速率呈线性变化关系。

SPI兼容串行接口还能够利用SDI输入，将几个ADC以菊花链形式连接到一条三线式总线上，并提供可选的繁忙指示。采用独立电源VIO时，它与1.8V、2.5V、3V和5V逻辑兼容。

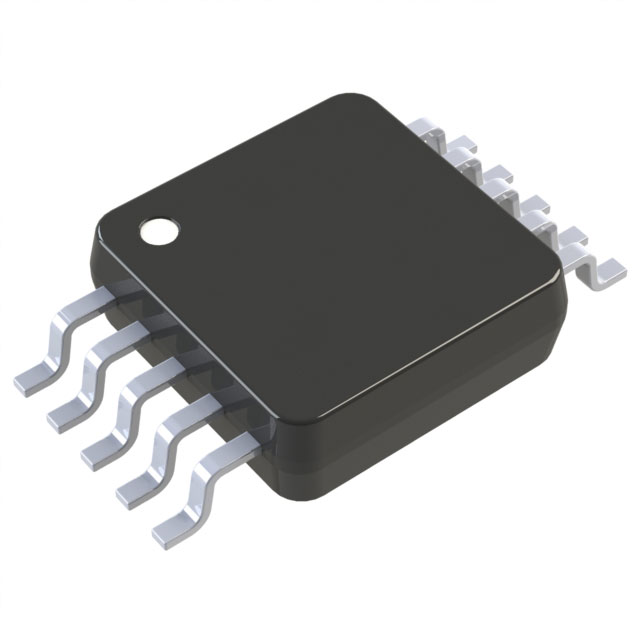

AD7980BRMZ采用10引脚MSOP封装，工作温度范围为−40°C至+125°C。

产品特性

高性能

伪差分模拟输入范围

0 V 至 VREF（VREF 在2.5 V至5 V之间）

吞吐速率：1 MSPS

零延迟架构

16位分辨率、无失码

INL：典型值±0.6 LSB，最大值±1.25 LSB

动态范围：92 dB，VREF = 5 V

SNR：91.5 dB（fIN = 10 kHz，VREF = 5 V时）

THD：-114 dB（fIN = 10 kHz，VREF = 5 V时）

SINAD：91 dB（fIN = 10 kHz，VREF = 5 V时）

低功耗

采用2.5 V单电源供电，提供1.8 V/2.5 V/3 V/5 V逻辑接口

4 mW（1 MSPS，仅VDD）

7 mW（1 MSPS，总功耗）

70 μW (10 kSPS)

专有串行接口

SPI/QSPI/MICROWIRE™/DSP 兼容

以菊花链形式连接多个ADC，并能提供繁忙指示

10引脚MSOP、10引脚、3 mm × 3 mm LFCSP封装

宽工作温度范围：-40°C至+125℃

应用

自动化测试设备

数据采集系统

医疗仪器

机器自动化
