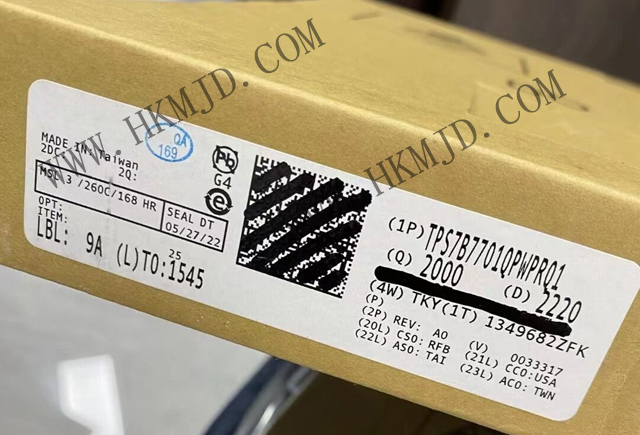

明佳达电子推出进口原装 TPS7B7701QPWPRQ1 TPS7B7701-Q1 汽车类 300mA、电池供电运行 (40V)、可调节天线低压降稳压器
TPS7B7701QPWPRQ1产品说明：

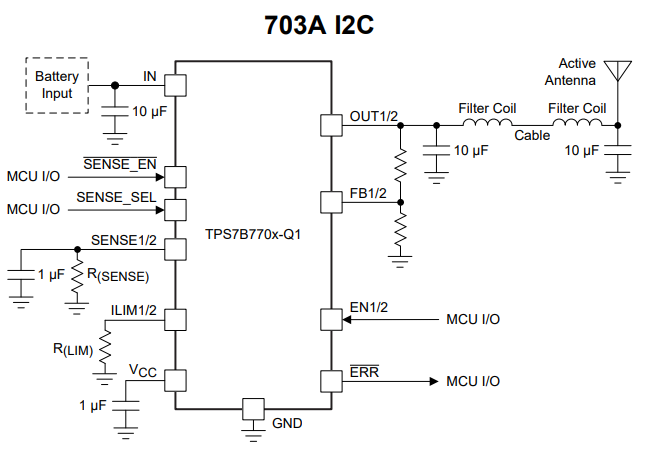

TPS7B7701-Q1 系列器件采用具有电流检测功能的单 通道和双通道高电压低压差稳压器 (LDO)，适合在 4.5V 至 40V（45V 负载突降保护）的宽输入电压范围 内工作。这些器件通过一条每通道电流为 300mA 的同 轴电缆为有源天线的低噪声放大器供电。每条通道还可 提供 1.5V 至 20V 的可调节输出电压。
特性：
• 符合汽车类应用的 要求
• 具有符合 AEC-Q100 标准的下列特性：
– 器件温度 1 级：–40°C 至 125°C 的环境运行温度范围
– 器件人体放电模式 (HBM) 静电放电 (ESD) 分类等级 2
– 器件组件充电模式 (CDM) ESD 分类等级 C4B
• 具有电流检测和可调节限流功能的单通道和双通道低压降稳压器 (LDO)
• 4.5V 至 40V 宽输入电压范围，45V 负载突降保护
• FB 接至 GND 时进入电源开关模式
• 1.5V 至 20V 可调节输出电压
• 每通道输出电流高达 300mA
• 可通过外部电阻实现可调节限流功能
• 高精度电流检测功能，无需进一步校准即可在低电流下检测天线开路情况
• 高电源抑制比：100Hz 时的典型值为 73dB
• 集成反向极性保护，低至 -40V 且无需外部二极管
• 负载电流为 100mA 时，最大压降电压为 500mV
• 与 2.2µF 至 100µF（ESR 为 1mΩ 至 5Ω）范围内的输出电容器搭配使用时可保持稳定
• 集成了保护和诊断功能
– 热关断
– 欠压锁定 (UVLO)
– 短路保护
– 反向电池极性保护
– 反向电流保护
– 输出端电池短路保护
– 输出端感性负载钳位
– 多通道/器件间的电流检测功能复用
– 能够通过电流检测功能区分所有故障
• 16 引脚 HTSSOP PowerPAD™封装
应用
• 信息娱乐系统有源天线电源
• 环视摄像头电源
• 适用于小电流应用的高侧电源 开
