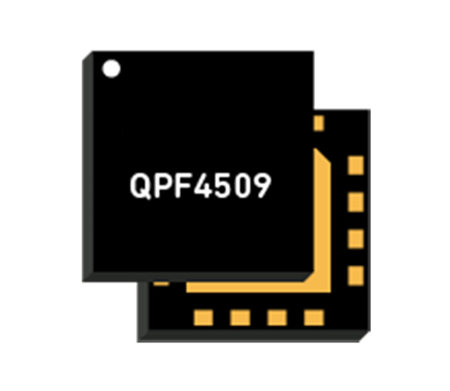

Qorvo QPF4509是一款专为Wi-Fi 7（802.11be）系统的高功率前端模块 (FEM)。性能侧重于优化 PA 的 5V 电源电压，以最大限度地降低功耗，从而允许使用数字预失真的系统实现最高的线性输出功率和射频链的领先吞吐量。这是在宽带宽上完成的，支持在 UNII1-4（5.170 至 5.895 GHz）的所有通道中运行。
集成了具有RF输出的耦合器，用于DPD反馈训练。对于功率控制，提供宽范围、恒定斜率电压对数功率检波器用于应用反馈。QPF4509将6GHz功率放大器(PA)、单刀双掷开关(SP2T)、耦合器结构和可旁路低噪声放大器(LNA)集成到一个器件中。
QPF4509 一般信息
工作频率：5.17 GHz to 5.895 GHz
NF—噪声系数：1.8 dB
安装风格：SMD/SMT
封装/箱体：QFN-16
商标：Qorvo
产品类型：RF Front End
主要特性
输出 = +12 dBm MCS13 EHT160 -47 dB 动态 EVM
输出 = +20.5 dBm MCS11 EHT160 -43 dB 动态 EVM
输出 = +23 dBm MCS9 VHT80 -35 dB 动态 EVM
POUT = +26 dBm MCS0 HT20 频谱模板一致性
针对 +5 V 工作电压进行了优化
29 dB Tx 增益
1.8 dB 噪声系数
15 dB Rx 增益 & 7 dB 旁路损耗
集成射频耦合器
集成直流对数功率检测器
应用场景
接入点
无线路由器
机顶盒
客户端设备
物联网
