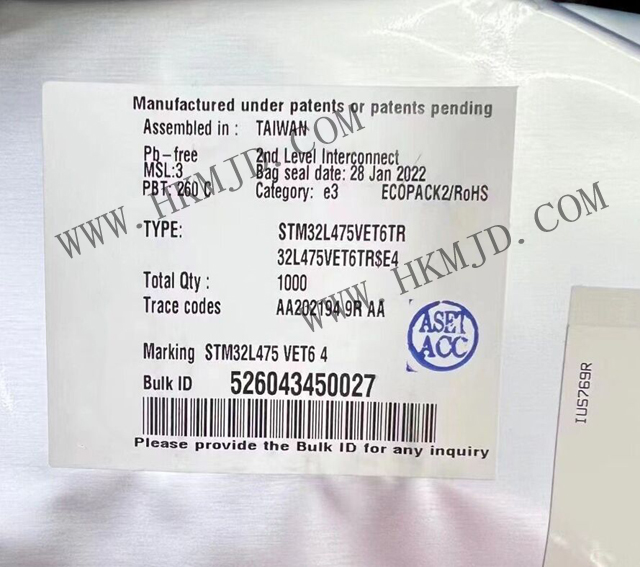

明佳达电子出售ST微控制器 STM32L475VET6TR 带FPU的超低功耗80 Mhz Arm Cortex-M4 MCU，具有512-KB Flash存储器、USB OTG和DFSDM

描述

STM32L475VET6TR器件是基于高性能 ARM® Cortex®-M4 32 位 RISC 内核的超低功耗微控制器，工作频率高达 80 MHz。Cortex-M4 内核具有单精度浮点运算单元 (FPU)，支持所有 ARM 单精度数据处理指令和数据类型。它还实现了全套 DSP 指令和内存保护单元 (MPU)，提高了应用的安全性。

STM32L475VET6TR器件嵌入了高速存储器（闪存高达 1 Mbyte，SRAM 高达 128 Kbyte）、用于静态存储器的灵活外部存储器控制器 (FSMC)（适用于 100 引脚封装的器件）、Quad SPI 闪存接口（适用于所有封装）以及连接到两条 APB 总线、两条 AHB 总线和 32 位多 AHB 总线矩阵的大量增强型 I/O 和外设。

STM32L475VET6TR器件为嵌入式闪存和 SRAM 嵌入了多种保护机制：读出保护、写保护、专有代码读出保护和防火墙。

所有功能

• 采用 FlexPowerControl 技术的超低功耗

• 1.71 V 至 3.6 V 电源

• -40 °C 至 85/105/125 °C 温度范围

• VBAT 模式下 300 nA：为 RTC 和 32x32 位备份寄存器供电

• 30 nA 关机模式（5 个唤醒引脚）

• 120 nA 待机模式（5 个唤醒引脚）

• 420 nA 带 RTC 的待机模式

• 1.1 μA 停止 2 模式，1.4 μA 停止 2，带 RTC

• 100 μA/MHz 运行模式

• 批量采集模式 (BAM)

• 从停止模式唤醒 4 μs

• 除关机模式外的所有模式下的断电复位 (BOR)

• 互连矩阵

• 内核 ARM® 32 位 Cortex®-M4 CPU，带 FPU、自适应实时加速器（ART Accelerator™），允许从闪存执行 0 等待状态，频率高达 80 MHz，MPU，100DMIPS/1.25DMIPS/MHz（Dhrystone 2.1）和 DSP 指令

• 时钟源

• 4 至 48 MHz 晶体振荡器

• 用于 RTC（LSE）的 32 kHz 晶体振荡器

• 内部 16 MHz 工厂微调 RC（±1）

• 内部低功耗 32 kHz RC（±5）

• 内部多速 100 kHz 至 48 MHz 振荡器，由 LSE 自动微调（精度优于 ±0.25）

• 用于系统时钟、USB、音频、ADC 的 3 个 PLL

• 带硬件日历、警报和校准功能的 RTC

• 多达 21 个电容式感应通道：支持触摸键、线性和旋转式触摸传感器

• 16 个定时器：2 x 16 位高级电机控制、2 x 32 位和 5 x 16 位通用、2 x 16 位基本、2 x 低功耗 16 位定时器（在停止模式下可用）、2 x 看门狗、SysTick 定时器

• 多达 114 个快速 I/O，大多数具有 5 V 容差，多达 14 个 I/O 具有低至 1.08 V 的独立供电能力

• 内存

• 高达 1 MB 闪存，2 组边读边写，专有代码读出保护

• 多达 128 KB 的 SRAM，包括 32 KB 带硬件奇偶校验的 SRAM

• 用于静态存储器的外部存储器接口，支持 SRAM、PSRAM、NOR 和 NAND 存储器

• 四 SPI 存储器接口

• 用于 sigma delta 调制器的 4x 数字滤波器

• 丰富的模拟外设（独立供电）

• 2× 12 位 ADC，5 Msps，最高 16 位，带硬件过采样，200 μA/Msps

• 2x 12 位 DAC，低功耗采样和保持

• 2x 运算放大器，内置 PGA

• 2 个超低功耗比较器

• 18 个通信接口

• USB OTG 2.0 全速、LPM 和 BCD

• 2 个 SAI（串行音频接口）

• 3 个 I2C FM+（1 Mbit/s）、SMBus/PMBus

• 6x USART（ISO 7816、LIN、IrDA、调制解调器）

• 3x SPI（使用 Quad SPI 时为 4x SPI）

• CAN （2.0B 有效）和 SDMMC 接口

• SWPMI 单线协议主输入/输出

• 14 通道 DMA 控制器

• 真正的随机数发生器

• CRC 计算单元，96 位唯一 ID

• 开发支持：串行线调试 (SWD)、JTAG、嵌入式跟踪 Macrocell™
