TMC5272AWX步进电机驱动器IC——具有串行通信接口（SPI和UART）

来源：本站时间：2025-03-11浏览数：

产品介绍TMC5272AWX是一款高性能、智能化的双轴步进电机控制器和驱动器IC，具有串行通信接口（SPI和UART）。该器件的直流电压范围为2.1V至20V。TMC5272AWX步进电机控制器配有四个20V半桥。该控制器具有高集成度、高能效和小尺寸等特性，可实现微型和可扩展的系统，实现高…

产品介绍

TMC5272AWX是一款高性能、智能化的双轴步进电机控制器和驱动器IC，具有串行通信接口（SPI和UART）。该器件的直流电压范围为2.1V至20V。

TMC5272AWX步进电机控制器配有四个20V半桥。该控制器具有高集成度、高能效和小尺寸等特性，可实现微型和可扩展的系统，实现高性价比解决方案。TMC5272AWX控制器诊断和保护功能包括短路保护、过流保护、热关断和欠压锁定。TMC5272AWX控制器采用微型2.97mmx3.13mm、36引脚WLCSP封装。

TMC5272AWX控制器非常适用于可穿戴设备、个人便携式设备、光学系统、CCTV、小型印刷、扫描设备、实验室和办公自动化以及空间受限的步进电机应用。

‌TMC5272AWX核心性能‌

1、‌高效驱动与低功耗‌

TMC5272AWX支持2.1V至20V宽电压输入，双轴输出电流达2×0.8A RMS（峰值1.5A），适配低电压电机系统‌。

导通电阻RDS(ON)低至0.31Ω（典型值），显著降低发热量，提升能效‌。

2、智能运动控制‌

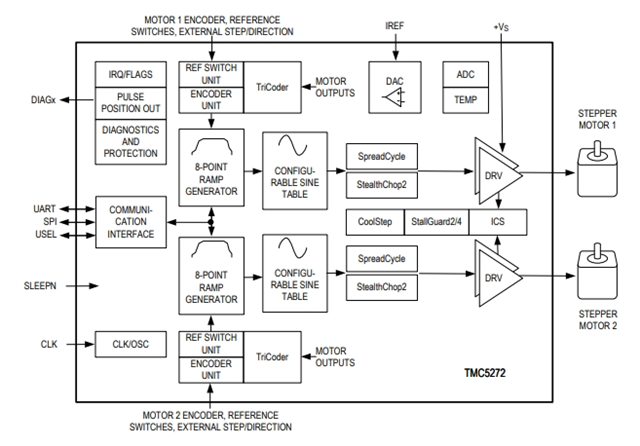

集成八点加减速曲线控制器与2轴直线插补算法，TMC5272AWX支持复杂轨迹规划，减少电机运行抖动‌。

内置StealthChop2™静音斩波技术，消除低速噪声；SpreadCycle™高动态斩波模式优化高速性能‌。

3、闭环控制与诊断功能‌

支持编码器接口实现闭环位置控制，TMC5272AWX结合TriCoder无传感器失步检测技术，提升定位精度‌。

集成短路保护、过流保护及热关断功能，增强系统可靠性‌。

TMC5272AWX典型应用‌
