概述
ADSP-21992BSTZ是一款基于ADSP-2199xDSP核心的混合信号DSP控制器，适用于需要高性能DSP和混合信号集成的各种高精度工业电机控制和信号处理应用。
此外，ADSP-21992BSTZ还可提供片上CAN通信端口，支持全CAN 2.0B，内置可配置邮箱和单个验收滤波器。集成CAN接口可实现将嵌入式控制和信号处理以及现场总线通信接口整合在一起的单芯片方案。

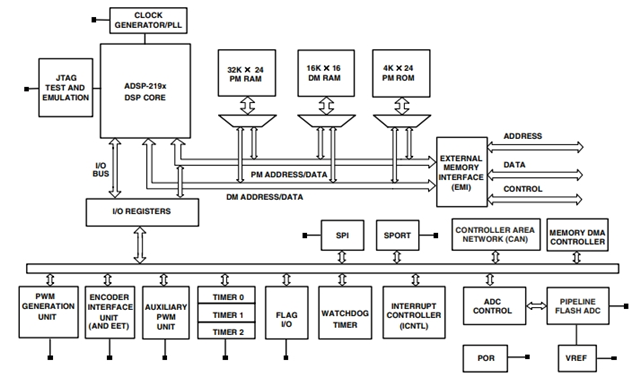

ADSP-21992BSTZ具有以下主要特性：
核心性能：ADSP-21992BSTZ的核心是一个16位的固定点DSP，性能高达160 MIPS，能够高效处理复杂的算法和执行实时控制任务。
内存配置：内置32K字程序存储器RAM，16K字数据存储器RAM。此外，ADSP-21992BSTZ还配备了外部存储器接口和专用的内存DMA控制器，便于数据传输。
模拟信号处理能力：内置8通道的14位模数转换器系统，采样率可达20 MSPS，适用于高速模拟信号处理。ADSP-21992BSTZ还配备了3相16位中心基于PWM的生成单元和专用的32位编码器接口单元，支持复杂的模拟信号处理。
通信接口：集成CAN（控制器局域网）模块，符合V2.0B标准，适用于汽车和工业控制系统。此外，ADSP-21992BSTZ还提供SPI通信端口和同步串行通信端口（SPORT），支持多种通信协议。
基本参数
类型：定点
接口：SPI，SSP
时钟速率：160MHz
非易失性存储器：外部
片载 RAM：128kB
电压 - I/O：3.30V
电压 - 内核：2.50V
工作温度：-40°C ~ 85°C（TA）
安装类型：表面贴装型
封装/外壳：176-LQFP
供应商器件封装：176-LQFP（24x24）
基本产品编号：ADSP-21992BSTZ
应用场景
ADSP-21992BSTZ适用于各种需要高性能DSP和混合信号集成的应用场景，包括：
工业电机控制：ADSP-21992BSTZ适用于各种高精度工业电机控制应用，提供稳定和高效的控制性能。
信号处理：在需要复杂信号处理的系统中，如医疗设备、测试仪器等，ADSP-21992BSTZ能够提供强大的数据处理能力。
通信系统：在汽车和工业控制系统中，ADSP-21992BSTZ的CAN模块使得数据传输和控制更加可靠和高效。
深圳市明佳达电子出售（ADI）ADSP-21992BSTZ：高性能混合型信号DSP，160 MHz 数字信号处理器，产品价格请访问（www.hkmjd.com）咨询。
