Nexperia推出全新用于汽车ESD保护的高速优化倒装芯片封装技术

来源：本站时间：2025-04-14浏览数：

全新倒装芯片栅格阵列(FC-LGA)封装提供出色的射频性能，采用侧边可湿焊盘，满足车规级质量要求Nexperia宣布推出一系列具有高信号完整性的双向静电放电(ESD)保护二极管，采用创新的倒装芯片平面栅格阵列(FC-LGA)封装。这项新型封装技术经过了专门优化，旨在保护和过滤现代…

全新倒装芯片栅格阵列(FC-LGA)封装提供出色的射频性能，采用侧边可湿焊盘，满足车规级质量要求

Nexperia宣布推出一系列具有高信号完整性的双向静电放电(ESD)保护二极管，采用创新的倒装芯片平面栅格阵列(FC-LGA)封装。这项新型封装技术经过了专门优化，旨在保护和过滤现代汽车中日益普及的高速数据通信链路。像车载摄像头视频链路、千兆级汽车以太网网络及信息娱乐接口（如USBx、HDMIx和PCIex）等应用均可受到保护，免受可能造成损害的ESD事件的影响。

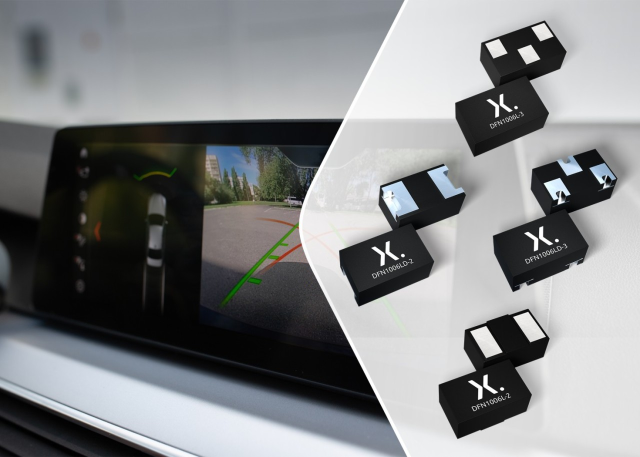

倒装芯片封装具有极少的寄生元件，无需邦定线或铜引线框架，从而确保了高性能和出色的信号完整性。Nexperia的新型2引脚和3引脚FC-LGA二极管具有超低的电容(<0.25 pF)和插入损耗（14.6 GHz时为-3 dB），低电容和低插入损耗对于高数据速率应用至关重要。两种倒装芯片封装，即2引脚DFN1006L(D)-2和3引脚DFN1006L(D)-3，都采用与标准封装相同的尺寸，确保即插即用的兼容性。与传统DFN技术相比，可提供高达6 GHz的带宽提升。此外，3引脚器件能够保护两个通道并提供电容匹配，从而节省更多空间，同时进一步提高电路性能和稳定性。

此次新推出的二极管系列，除了提供出色的信号完整性之外，反向工作电压(Vrwm)范围也很宽，包括5 V、18 V、24 V和30 V选项。更高电压的器件具有额外的优势，能够灵活地放置在电路板上，从而保护链路上各个点连接的多个器件。Nexperia能够提供采用带侧边可湿焊盘(SWF)的倒装芯片封装的ESD保护二极管，比如采用DFN1006LD-2封装的PESD5V0H1BLG-Q和采用DFN1006LD-3封装的的PESD5V0H2BFG-Q等产品。得益于此，可使用自动光学检测(AOI)对焊点进行检测，以满足将安全视为重中之重的汽车行业的严格质量要求。

Nexperia保护和过滤产品组负责人Alexander Benedix表示：“这些新推出的二极管将侧边可湿焊盘与DFN1006封装相结合，针对信号完整性进行了优化，相比当前在售的产品有了显著改进。这些二极管旨在支持数据密集型汽车应用日益增长的趋势，体现了Nexperia在封装技术方面成熟可靠的专业实力。此次新产品的发布，进一步彰显了我们致力于提供创新解决方案的承诺，以满足各行各业工程师不断变化的需求。”

首批三款5V倒装芯片二极管已投入量产。六款18 V、24 V和30 V的产品目前已提供样品，并将于2025年第二季度投入量产。
