【ADI】LTC2672HUH-12 | 12-bit | 具有内部基准的五通道SPI电流输出DAC

来源：本站时间：2025-05-05浏览数：

LTC2672HUH-12是一款五通道SPI接口数模转换器（DAC），支持12位分辨率，适用于多种应用场景。性能参数产品：LTC2672HUH-12分辨率：12 bit通道数量：5 Channel稳定时间：200 us输出类型：Current接口类型：SPI模拟电源电压：2.85 V to 5.5 V数字电源电压：1.71 V to 5.5 V…

LTC2672HUH-12是一款五通道SPI接口数模转换器（DAC），支持12位分辨率，适用于多种应用场景。


性能参数

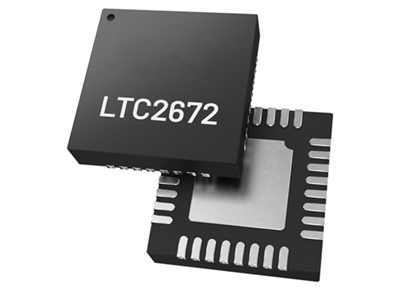

产品：LTC2672HUH-12

分辨率：12 bit

通道数量：5 Channel

稳定时间：200 us

输出类型：Current

接口类型：SPI

模拟电源电压：2.85 V to 5.5 V

数字电源电压：1.71 V to 5.5 V

最小工作温度：- 40°C

最大工作温度：+ 125°C

安装风格：SMD/SMT

封装 / 箱体：QFN-32

开发套件：DC2903A

DNL - 微分非线性：0.03 LSB

增益误差：0.7 %FSR

INL - 积分非线性：0.8 LSB

转换器数量：5 Converter

工作电源电流：4 mA

产品类型：DACs - Digital to Analog Converters

参考类型：Internal

参考电压：1.25 V

描述

LTC2672HUH-12是一个五通道、12位电流源、数模转换器(DAC)，提供五个高度兼容的电流源输出，并保证在200mA时具有600mV压降。每个通道有八个可编程的电流范围，满量程输出高达300 mA。这些通道可以并联，可以对大电流进行超精细调节，或实现高达1.5 A的组合输出。每个输出通道都有一个专用的电源引脚。每个通道均可在2.1 V至VCC的范围内工作，内部开关可将任何输出连接到可选的负电源。

LTC2672HUH-12包括精密集成的1.25V基准电压源（最大值为10ppm/°C），并可选择使用外部基准电压源。三线串行接口兼容串行外设接口(SPI)，可在低至1.71 V的逻辑电平和高达50 MHz的时钟频率下工作。

主要特性

每通道可编程输出电流范围：300 mA，200 mA，100 mA，0 mA，25 mA，12.5 mA，6.25 mA 和 3.125 mA

2.1 V 至 VCC 灵活输出电源电压

灵活的单电源或双电源操作

保证 0.6 V 的最大电压差

每个输出通道独立供电

内部开关可切换到可选负电源

所有范围的全 16 位分辨率

保证工作温度范围 -40°C 至 125°C（H 级）

精密内部基准电压源（最大 VREF 温度系数为 10 ppm/°C）或外部基准电压源

模拟多路复用器监控电压和电流
