TI【LMH9126IRRLR】2.3-2.9GHz 差分至单端低功耗放大器 | WQFN-12

来源：本站时间：2025-05-06浏览数：

LMH9126IRRLR是一款2.3-2.9 GHz的差分输入到单端输出的射频放大器，具有集成的巴伦（[平衡-不平衡变压器）‌。该放大器具有以下主要特点：单通道、差分输入至单端输出射频增益模块放大器整个频段的增益：18dB（典型值）噪声系数：3.5dBOIP3：35 dBm输出P1dB：18dBm功耗：…

LMH9126IRRLR是一款2.3-2.9 GHz的差分输入到单端输出的射频放大器，具有集成的巴伦（[平衡-不平衡变压器）‌。该放大器具有以下主要特点：

单通道、差分输入至单端输出射频增益模块放大器

整个频段的增益：18dB（典型值）

噪声系数：3.5dB

OIP3：35 dBm

输出P1dB：18dBm

功耗：375mW（3.3V单电源）

工作温度TC高达105°C


描述

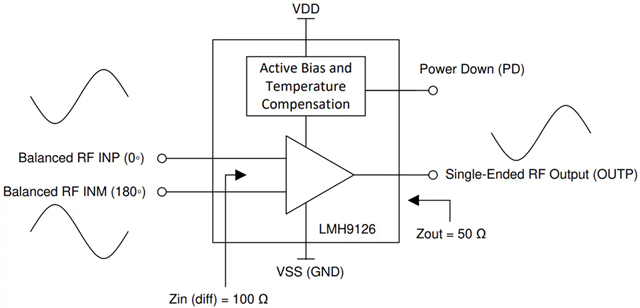

LMH9126IRRLR射频增益模块放大器是一款高性能、单通道、差分输入至单端输出发射射频增益模块放大器，支持2.6GHz中心频段。该器件满足下一代5G AAS或小型蜂窝应用在驱动功率放大器 (PA) 输入时的要求。LMH9126IRRLR射频放大器具有18dB典型增益和良好的线性性能（35dBm输出IP3），同时在整个1dB带宽内保持小于4dB噪声系数。LMH9126IRRLR在内部进行了100Ω 差分输入阻抗的匹配，提供了一个轻松的接口接输入端的射频采样或Zero-IF模拟前端 (AFE)。此外，LMH9126IRRLR在内部进行了50Ω 单端输出阻抗的匹配，以便轻松连接后置放大器、SAW滤波器或PA。

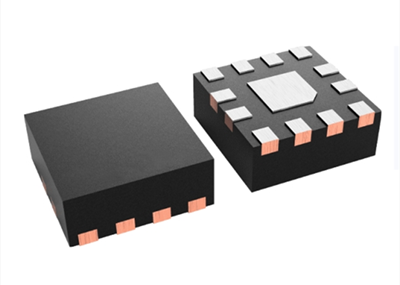

LMH9126IRRLR在采用3.3V单电源工作时仅消耗375mW有功功率，因此适合用于高密度5G大规模MIMO应用。另外，LMH9126IRRLR采用节省空间的2 mm x 2 mm、12引脚QFN封装。该器件额定工作温度上至105°C，可提供强大的系统设计。提供有符合JEDEC标准的1.8V断电引脚，用于LMH9126IRRLR的快速断电和上电，适合用于时分双工 (TDD) 系统。

性能参数

LMH9126IRRLR具有以下参数：

频率：2.3GHz ~ 2.9GHz

P1dB：18dBm

增益：18dB

噪声系数：3.5dB

射频类型：通用

电压 - 供电：3.15V ~ 3.45V

电流 - 供电：114mA

测试频率：2.6GHz

安装类型：表面贴装型

器件封装：12-WQFN（2x2）
