AD5360BCPZ是一款16通道、16位串行输入电压输出型DAC，主要用于需要高精度和高可靠性的应用。主要特性在56引脚LFCSP封装中集成16通道DAC确保的16/14 bits单调性额定输出电压范围：-10 V～+10 V可提供多种输出范围温度监控功能通道监控多路复用器数字复位（RESET）对用户定…
AD5360BCPZ是一款16通道、16位串行输入电压输出型DAC，主要用于需要高精度和高可靠性的应用。
主要特性
在56引脚LFCSP封装中集成16通道DAC
确保的16/14 bits单调性
额定输出电压范围：-10 V～+10 V
可提供多种输出范围
温度监控功能
通道监控多路复用器
数字复位（RESET）
对用户定义的SIGGNDx进行清零
这些特性使得AD5360BCPZ在需要高精度、多通道数模转换的系统中表现出色，特别是在要求高稳定性和可靠性的应用中。
概述

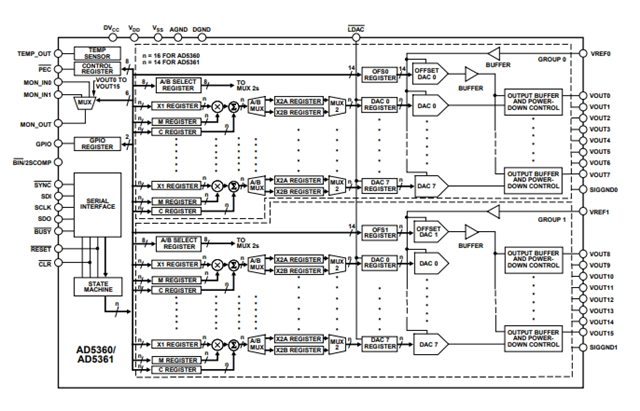

AD5360BCPZ在一个56引脚LFCSP封装中集成了16通道的16-bit DAC。它提供4倍于基准电压的缓冲电压输出范围。每个DAC的增益和失调均能够独立调整，以去除误差。更灵活的是，器件被分为2组，每组8个DAC，每组的输出范围都能够由一个失调DAC进行独立调整。
AD5360BCPZ提供VSS从-4.5 V 到-16.5 V、 VDD从+8 V 到+16.5 V宽电压范围内的可靠工作。负载电流为1mA时，输出放大器的裕量需求为1.4 V。
AD5360BCPZ具有与SPI®、QSPI™、MICROWIRE™和DSP接口标准兼容的高速4线串行接口，能够处理高达50 MHz的时钟速率。通过将LDAC输入引脚拉低，所有的输出能够同时更新。每个通道都具有可编程增益和失调调整寄存器。
每个DAC输出能相对外部SIGGND输入被放大和缓冲。DAC输出也能够通过CLR引脚切换到SIGGND。
AD5360BCPZ具有以下主要规格：
位数：16
数模转换器数：16
建立时间：30µs
输出类型：Voltage - Buffered
差分输出：无
数据接口：SPI，DSP
参考类型：外部
电压 - 供电，模拟：8V ~ 16.5V，-4.5V ~ 16.5V
电压 - 供电，数字：2.5V ~ 5.5V
INL/DNL (LSB)：±4（最大），±1（最大）
架构：电阻串 DAC
工作温度：-40°C ~ 85°C
器件封装：56-LFCSP-VQ（8x8）
应用场景
AD5360BCPZ适用于多种需要高精度数模转换的场景，包括但不限于：
仪器仪表
工业控制系统
自动测试设备（ATE）的电平设置
可变光学衰减器（VOA）
光学线卡
