DAC80508ZRTER 16 位、8 通道、SPI、电压输出DAC，具有精密内部基准电压

来源：本站时间：2025-05-20浏览数：

DAC80508ZRTER是一款具有精密内部基准电压的16 位、8 通道、SPI、电压输出 DAC。1、特点DAC80508ZRTER具有以下主要特点：• 性能– INL：1LSB，16 位分辨率时最高– TUE：FSR 最大值为 0.1%• 集成 2.5V 精密内部基准电压– 初始精度：5mV（最大值）– 低温漂：2ppm/C（典…

DAC80508ZRTER是一款具有精密内部基准电压的16 位、8 通道、SPI、电压输出 DAC。


1、特点

DAC80508ZRTER具有以下主要特点：

• 性能

– INL：±1LSB，16 位分辨率时最高

– TUE：FSR 最大值为 ±0.1%

• 集成 2.5V 精密内部基准电压

– 初始精度：±5mV（最大值）

– 低温漂：2ppm/°C（典型值），DAC80508

• 高驱动能力：20mA，0.5V 电源轨

• 灵活的输出配置

– 用户可选增益：2、1 或 ½

– 复位至零标度或中标度

– 清除输出函数：DACx0508C

• 宽运行范围：

– 电源电压：2.7V 至 5.5V

– 温度范围：–40˚C 至 125˚C

• 50MHz SPI 兼容型串行接口

– 1.7V 至 5.5V 运行

– 菊链运行方式

– CRC 误差校验

• 低功耗：0.6mA/通道 (5.5V)

• 小型封装：3mm × 3mm，16 引脚 WQFN

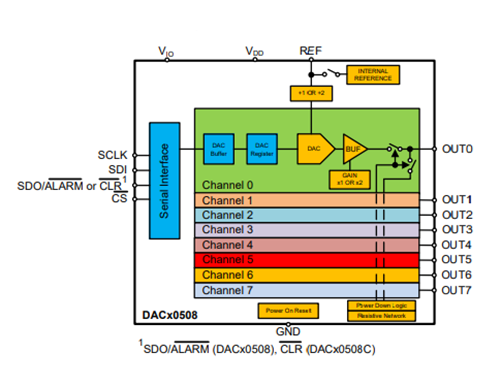

2、DAC80508 的说明

DAC80508ZRTER是低功耗八通道缓冲电压输出数模转换器 (DAC) 引脚兼容系列中的一员，具有 16位分辨率。DAC80508ZRTER包括一个 2.5V（5ppm/°C）内部基电压准，消除了大多数应用中所需的外部精密基准。用户可选增益配置提供 1.25V（增益 = ½）、2.5V（增益 = 1）或 5V（增益 = 2）满量程输出电压。该器件由单个 2.7V 至 5.5V 电源供电，具有单调性，并能提供 ±1 LSB INL 的高线性度。

DAC80508ZRTER通过一个运行时钟速率高达 50MHz 的串行接口进行通信。VIO 引脚使串行接口可在 1.7V 至 5.5V 范围内运行。DAC80508ZRTER灵活接口支持使用广泛的行业标准微处理器和微控制器。

DAC80508ZRTER采用了上电复位电路，以便进行上电并将 DAC 输出保持在零电平或中间电平，直到在该器件中写入一个有效代码。该器件耗用低至 0.6mA/通道 (5.5V) 的电流，因此适用于依靠电池供电的设备。按通道断电功能将器件电流消耗量降低至 15µA。

3、应用领域

DAC80508ZRTER适用于多种应用场景，包括：

• 光纤网络

• 无线基础设施

• 工业自动化

• 数据采集系统

4、技术规格

DAC80508ZRTER的主要规格如下：

位数：16

数模转换器数：8
