低功耗、单通道 AD5683RACPZ-1 16位数模转换器 (DAC)

来源：本站时间：2025-05-21浏览数：

AD5683RACPZ-1是一款低功耗、单通道、16位SPI缓冲电压输出数模转换器（DAC），适用于需要低功耗和高精度的单通道数模转换器应用。【技术特点】超小型封装： AD5683RACPZ-1采用2 mm 2 mm、8引脚LFCSP。高相对精度(INL)：16位时最大2 LSB低漂移2.5 V基准电压源：2 ppm/C（…

AD5683RACPZ-1是一款低功耗、单通道、16位SPI缓冲电压输出数模转换器（DAC），适用于需要低功耗和高精度的单通道数模转换器应用。


【技术特点】

超小型封装： AD5683RACPZ-1采用2 mm × 2 mm、8引脚LFCSP。

高相对精度(INL)：

16位时最大±2 LSB

低漂移2.5 V基准电压源：

2 ppm/°C（典型值）

可选输出电压范围：

2.5 V或5 V

总不可调整误差(TUE)： 0.06% FSR（最大值）

失调误差： ±1.5 mV（最大值）

增益误差： ±0.05% FSR（最大值）

低毛刺： 0.1 nV-sec

高驱动能力： 20 mA

低功耗：功耗：12 mW (3.3 V)

独立逻辑电源：

1.8 V至5.5 V

宽工作温度范围： -40℃至+105℃

鲁棒的4 kV HBM ESD保护

【说明】

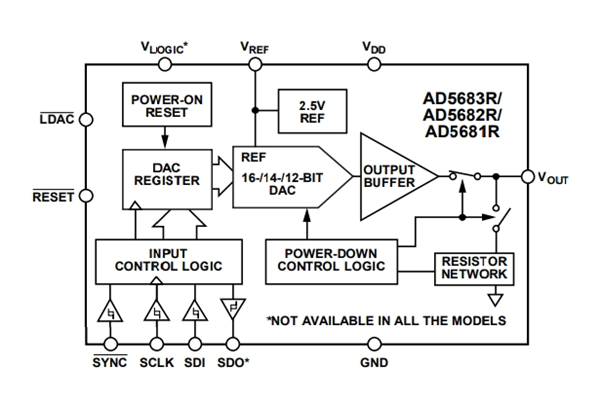

AD5683RACPZ-1器件属于 nanoDAC+® 系列，是低功耗、单通道、16位缓冲电压输出DAC。该器件内置默认使能的2.5 V基准电压源，提供 2ppm/°C漂移。输出范围可以通过编程设置为0 V至VREF 或 0 V 至 2 × VREF。采用2.7 V至5.5 V单电源供电，通过设计保证单调性。AD5683RACPZ-1提供2.00 mm x 2.00 m、8引脚LFCSP封装。

内置上电复位电路可确保DAC寄存器在上电时写入零电平，而内部输出缓冲器在正常模式中进行配置。AD5683RACPZ-1具有关断模式。在关断模式下，器件在5 V时的功耗通常降至2 nA（最大值），并提供软件可选的输出负载。

AD5683RACPZ-1采用一个多功能三线式串行接口，该接口以最高50 MHz的时钟速率工作。有些器件还包括异步 RESET 引脚和 VLOGIC 引脚选项，与1.8 V兼容。

【应用领域】

AD5683RACPZ-1适用于以下应用领域：

过程控制

数据采集系统

数字增益和失调电压调整

可编程电压源

【立即咨询】

如需获取AD5683RACPZ-1专属产品报价，欢迎访问明佳达电子官网（www.hkmjd.com）查询详情。
