LTC2500IDKD-32 - 具可配置数字滤波器的 32 位过采样 ADC

来源：本站时间：2025-05-27浏览数：

LTC2500IDKD-32是一款32位过采样ADC，其采用单个2.5V电源供电，支持高达1MHz的采样率，适用于各种需要高精度测量的应用场景‌。技术规格LTC2500IDKD-32的主要规格包括：分辨率：32 bit通道数量：1 Channel接口类型：SPI采样比：1 MS/s输入类型：Differential结构：SAR模拟…

LTC2500IDKD-32是一款32位过采样ADC，其采用单个2.5V电源供电，支持高达1MHz的采样率，适用于各种需要高精度测量的应用场景‌。


技术规格

LTC2500IDKD-32的主要规格包括：

分辨率：32 bit

通道数量：1 Channel

接口类型：SPI

采样比：1 MS/s

输入类型：Differential

结构：SAR

模拟电源电压：2.5 V

数字电源电压：1.71 V to 5.25 V

SNR – 信噪比：104 dB

最小工作温度：- 40 C

最大工作温度：+ 85 C

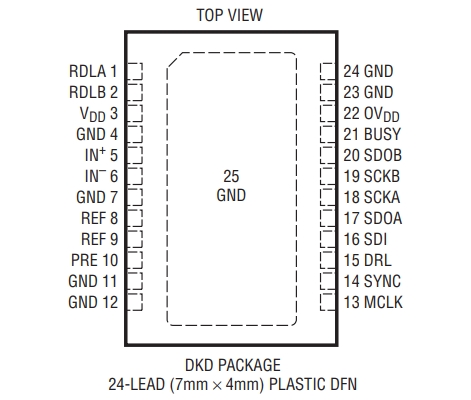

封装 / 箱体：DFN-24

INL - 积分非线性：+/- 0.5 ppm

转换器数量：1 Converter

Pd-功率耗散：24 mW

产品类型：ADCs - Analog to Digital Converters

参考类型：External

参考电压：2.5 V to 5.1 V

SFDR - 无杂散动态范围：128 dB

关闭：No Shutdown

SINAD - 信噪和失真率：104 dB

THD - 总谐波失真：- 120 dB

类型：Oversampling ADC

单位重量：894.062 mg

概述

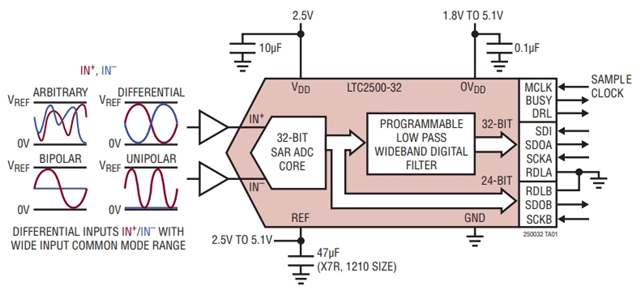

LTC2500IDKD-32是一款低噪声、低功率、高性能 32 位 ADC，其具有一个集成的可配置数字滤波器。该器件采用单个 2.5V 电源供电工作，具有一个高达 ±VREF 的全差分输入范围，且 VREF 的变化范围从 2.5V 至 5.1V。LTC2500IDKD-32支持 0V 至 VREF 的宽共模范围，从而简化了模拟信号调理要求。

LTC2500IDKD-32同时提供两个输出代码，包括一个32位数字滤波高精度低噪声代码和一个32位无延迟复合代码。可配置数字滤波器通过对来自SAR ADC内核的数据流实施低通滤波和降频采样以减少测量噪声，因此产生了32位滤波输出代码。32位复合代码由一个超范围检测位、一个代表差分输入电压的24位代码和一个代表共模输入电压的7位代码组成。每个转换周期都提供32位复合代码，从而消除了延迟周期。

数字滤波器是可高度地配置 (通过 SPI 兼容型接口来进行)，并具有许多适合多种应用的独特滤波器类型。数字低通滤波器放宽了对于模拟抗混叠的要求。采用 SYNC 引脚可以很容易地实现多个 LTC2500-32 器件的同步。
