（Maxim）MAX14001AAP 隔离型10位ADC，用于多范围二进制输入

来源：本站时间：2025-05-28浏览数：

MAX14001AAP是一款可配置的隔离式10位模数转换器（ADC），适用于多范围二进制输入信号。其主要特性包括：MAX14001AAP支持可靠地检测二进制输入：可编程输入偏置电流抑制线路噪声3.75kVRMS隔离，可持续60 s5.5mm爬电距离和间隙II级CTI等级封装材料MAX14001AAP高度集成降低…

MAX14001AAP是一款可配置的隔离式10位模数转换器（ADC），适用于多范围二进制输入信号。

其主要特性包括：

MAX14001AAP支持可靠地检测二进制输入：

可编程输入偏置电流抑制线路噪声

3.75kVRMS隔离，可持续60 s

5.5mm爬电距离和间隙

II级CTI等级封装材料

MAX14001AAP高度集成降低BOM和电路板空间：

10位、10ksps ADC

二进制门限比较器

驱动耗尽型FET的控制电路

数据和DC-DC电源双隔离

20-SSOP封装

MAX14001AAP提高设备“运行时间”以及简化系统维护：

支持现场侧诊断

自动自检

MAX14001AAP具有无可比拟的灵活性：

可编程输入门限上限和下限

可编程浪涌电流激活门限、幅值和持续时间

菊链连接SPI接口


应用场景

MAX14001AAP适用于需要高精度、低功耗的隔离ADC的应用场景，包括：

配电自动化

高压二进制输入(12V–300V)

工业控制、多范围、数字输入模块，独立隔离输入

变电站自动化

概述

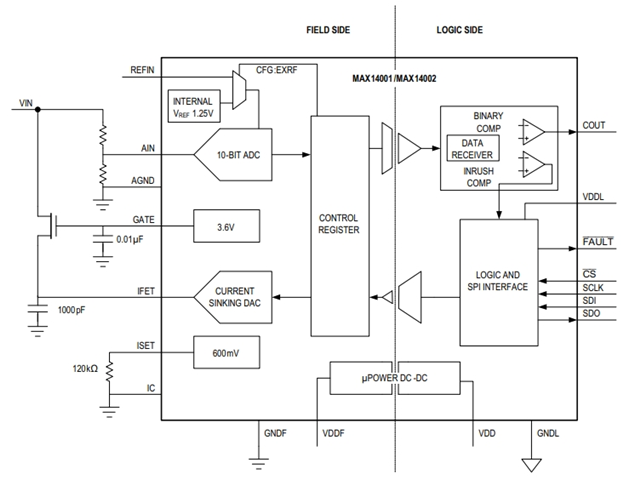

MAX14001AAP是隔离型、单通道模数转换器(ADC)，带有可编程电压比较器和浪涌电流控制，优化用于可配置二进制输入应用。MAX14001AAP的二进制输入侧(现场侧)和比较器输出/SPI侧(逻辑侧)提供3.75kVRMS集成隔离。集成、隔离型、DC-DC转换器为所有现场侧电路供电，所以即使没有输入信号也可以执行现场侧诊断。20引脚SSOP封装提供5.5mm爬电距离和间隙，II级CTI等级。

MAX14001AAP将隔离阻障现场侧的输入电压连续数字化，并通过隔离阻障将数据发送到器件的逻辑侧，然后即可将输入电压与可编程门限进行比较。如果输入电压高于上限或者低于下限，二进制比较器输出引脚为高电平。禁止滤波时，比较器对输入变化的响应时间小于150μs；使能滤波时，比较器采用最新2、4或8个ADC读数的滑动平均。滤波和未滤波ADC读数均通过5MHz SPI端口提供，该端口也用于设置比较器门限和其它器件配置。

MAX14001AAP通过外部、高电压FET控制二进制输入的电流。该电流清理继电器触点以及衰减输入噪声。监测ADC读数的浪涌比较器触发浪涌电流或润湿脉冲。浪涌触发门限、电流幅值和电流持续时间在MAX14001AAP中全部是可编程的，但在MAX14002中是固定值。高电压FET不提供浪涌电流时，切换至偏压模式。偏压模式在二进制输入上提供小电流负载，以衰减容性耦合噪声。在MAX14001AAP中，偏置电流可在50μA至3.75mA范围内编程。这样允许实现噪声衰减和功耗之间的最佳平衡。

基本信息

型号：MAX14001AAP

位数：10

采样率（每秒）：10k

输入数：1

输入类型：单端

数据接口：SPI

配置：S/H-ADC

比率 - S/H:ADC：1：1

A/D 转换器数：1

架构：SAR

参考类型：外部，内部
