ADA4960-1ACPZ是一款高性能差分放大器，专为射频和中频应用优化。其主要规格包括：通道数量：1 ChannelGBP-增益带宽产品：5 GHzSR - 转换速率 ：8700 V/usCMRR - 共模抑制比：60 dBIb - 输入偏流：- 20 uA电源电压-最大：5.25 V电源电压-最小：4.75 V工作电源电流：60 …
ADA4960-1ACPZ是一款高性能差分放大器，专为射频和中频应用优化。其主要规格包括：
通道数量：1 Channel
GBP-增益带宽产品：5 GHz
SR - 转换速率 ：8700 V/us
CMRR - 共模抑制比：60 dB
Ib - 输入偏流：- 20 uA
电源电压-最大：5.25 V
电源电压-最小：4.75 V
工作电源电流：60 mA
最小工作温度：- 40 C
最大工作温度：+ 85 C
安装风格：SMD/SMT
封装 / 箱体：LFCSP-16
概述
ADA4960-1ACPZ是一款高性能差分放大器，已针对射频和中频应用进行优化。在最高500 MHz频率时，无杂散动态范围(SFDR)优于63 dB；在最高1 GHz频率时，SFDR优于52 dB，因而它是高速8位至10位千兆采样模数转换器(ADC)的理想驱动器。
与其它宽带差分放大器不同，ADA4960-1ACPZ具有缓冲输入，能够将增益设置电阻(RG)与信号输入隔离。因此，对于6 dB至15 dB的增益，ADA4960-1ACPZ可保持恒定的10 kΩ差分输入电阻，从而降低了匹配和输入驱动要求。这款器件具有标称值为150 Ω的差分输出电阻。
在1 GHz及以上频率时，ADA4960-1ACPZ具有高宽带、低失真性能。这些特性以及宽增益调节能力，使之成为对低失真、低噪声和低功耗有严格要求的一般中频与宽带应用的优选放大器。

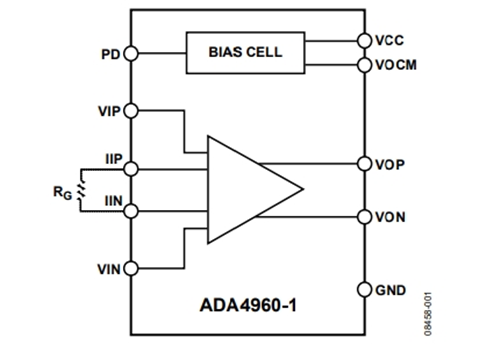

ADA4960-1ACPZ还包括一个单位增益缓冲器，用于缓冲放大器的共模输入等直流信号。此缓冲器位于引脚6（输入）和引脚5（输出）之间。如果不使用此缓冲器，输出可以断开连接，输入可以接地。
它不仅非常适合驱动ADC，也适合驱动混频器、二极管衰减器、SAW滤波器、多元件分立器件，以及缓冲高频DAC。ADA4960-1ACPZ采用3 mm × 3 mm、16引脚LFCSP封装（单通道版本）。工作温度范围为−40°C至+105°C。
应用领域
ADA4960-1ACPZ广泛应用于各种需要低失真、低噪声和低功耗的中频与宽带应用，包括：
千兆采样ADC的驱动器
单端转差分转换器
射频/中频增益模块
线路驱动器
示波器
卫星通信
数据采集
电子监控和对策
此外，ADA4960-1ACPZ还具有以下主要特性：
可调输出共模电压
外部可调增益
−3 dB带宽：3GHz（所有增益）
低谐波失真(H2/H3 SE->DIFF)
-77/-67 dBc （250 MHz）
-69/-63 dBc （500 MHz）
-52/-63 dBc （1GHz）
IMD3：67 dBc (1 GHz)
压摆率：8000 V/μs
快速过驱恢复：1 ns
低输入电压噪声：3.6 nV/√Hz
低功耗：静态电流60 mA
0.1 dB增益平坦度：待定
16引脚LFCSP封装
