AD9650BCPZ-105器件是一款双通道、16位、105 MSPS模数转换器(ADC)，专为数字化高频、宽动态范围信号而设计，支持输入频率高达300 MHz。
产品优势
片内扰动选项可改善低功耗模拟输入信号的无杂散动态范围(SFDR)性能。
专有差分输入在最高300 MHz的输入频率下仍保持出色的信噪比(SNR)性能。
采用1.8 V单电源供电，数字输出驱动器则采用独立电源供电，以支持1.8 V CMOS或LVDS输出。
标准串行端口接口(SPI)支持各种产品特性和功能，例如：数据格式化（偏移二进制、二进制补码或格雷码）、时钟DCS使能、节电模式以及测试模式。
引脚兼容AD9268以及其他双通道系列，如AD9269、AD9251、AD9231和AD9204。这样便可轻松在不同分辨率和带宽之间实现升级。
AD9650BCPZ-105的主要特性
1.8 V模拟电源供电
1.8 V CMOS或LVDS输出供电
信噪比(SNR)：82 dBFS（30 MHz输入，105 MSPS数据速率）
SFDR：90 dBc（30 MHz输入，105 MSPS数据速率）
低功耗：每个通道328 mW (105 MSPS)
1至8整数输入时钟分频器
描述
AD9650BCPZ-105是一款双通道、16位、105 MSPS模数转换器(ADC)，专为数字化高频、宽动态范围信号而设计，支持输入频率高达300 MHz。

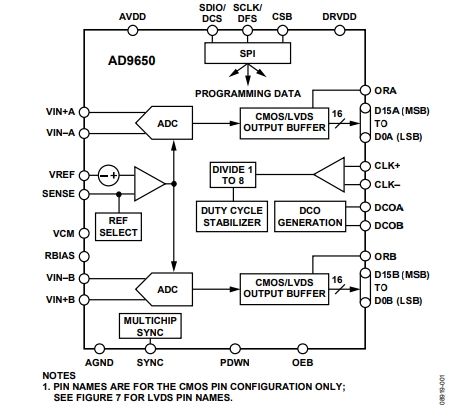

这款双通道ADC内核采用多级、差分流水线架构，并集成了输出纠错逻辑。每个ADC均具有宽带宽、差分采样保持模拟输入放大器和共享集成基准电压源，可简化设计考虑因素。占空比稳定器可用来补偿ADC时钟占空比的波动，使转换器保持出色的性能。
ADC输出数据可以直接送至两个外部16位输出端口，或在单个16位总线上多路复用。这些输出可以设置为1.8 V CMOS或LVDS。
需要时，灵活的掉电选项可以明显降低功耗。
设置与控制的编程利用三线式SPI兼容型串行接口来完成。
AD9650BCPZ-105采用64引脚LFCSP封装，额定温度范围为−40°C至+85°C工业温度范围。
应用领域
AD9650BCPZ-105广泛应用于以下领域：
工业仪器仪表
X射线、MRI和超声设备
高速脉冲采集
化学和频谱分析
直接变频接收机
多模式数字接收机
智能天线系统
通用软件无线电
此外，AD9650BCPZ-105具有以下关键参数：
分辨率：16 bit
通道数量：2 Channel
接口类型：Parallel, SPI
采样比：105 MS/s
输入类型：Differential
结构：Pipeline
模拟电源电压：1.8 V
数字电源电压：1.8 V
SNR – 信噪比：82.5 dB
最小工作温度：- 40 C
最大工作温度：+ 85 C
封装 / 箱体：LFCSP-64
