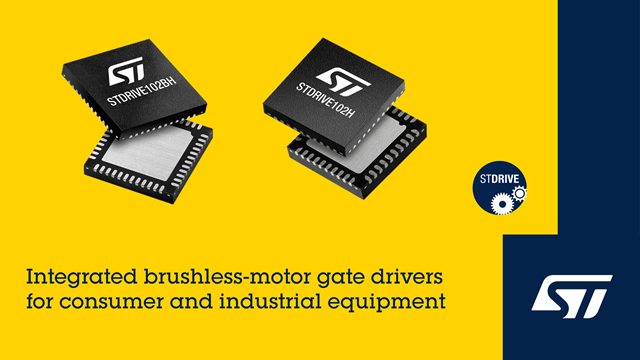

意法半导体推出新一代集成化栅极驱动器STDRIVE102H和STDRIVE102BH，用于控制三相无刷电机，提高消费电子和工业设备的性能、能效和经济性。
STDRIVE102H适用于单电阻电流采样电机控制方案，而STDRIVE102BH适用于三电阻电流采样电机控制设计，工作电压范围6V 至 50V，设计人员可以通过两个模拟引脚轻松配置驱动器，用一个简单的电阻分压器设置栅极驱动器的驱动电流，无需使用栅极电阻，也可以限制开关速率。新款驱动器具有低电流待机模式，可有效保护电池的性能，适用于无绳电动工具和家电、电动自行车、移动机器人，以及工业驱动电机。
新栅极驱动器集成电荷泵电路，让上桥臂MOSFET导通时间不受限制，可以任意长，从而简化了需要 100% PWM 占空比的应用设计。此外，电荷泵确保上下桥臂 MOSFET的栅源电压相同，以平衡功率级的行为。此外，内部低压差稳压器 (LDO) 可为驱动器的下桥臂电路和模拟前端 (AFE) 提供 12V 和 3.3V 电压，也可以为外部元器件供电。
其他功能包括全面完备的电气和过热保护功能。除欠压锁定 (UVLO) 和热关断功能外，新产品还具有上下桥臂 MOSFET漏源电压 (VDS) 监测功能，增加冗余过流保护功能。在任何保护机制被触发时，故障信号引脚响应快速，能够增强系统安全性和可靠性。
不论电机控制采用磁场定向控制(FOC)还是六步电机控制方法，评估板EVLDRIVE102H和EVLDRIVE102BH都可加快系统开发周期。这两款评估板配备电机反电动势 (BEMF)传感器和连接转子位置传感器（如果电机有此配置）的输入引脚，以提高控制精确度。板子还提供用于连接 STM32 Nucleo微控制器主板的标准排针接口。X-CUBE-MCSDK STM32电机控制软件开发套件 (MCSDK) 为工程师提供电机启动运行以及开发应用所需的工具和代码。
更多产品详情访问www.st.com/gate-drivers 。
