ADS1248IPWR模数转换器：用于精密传感器测量的 24 位 2kSPS 8 通道 Δ-Σ ADC

来源：本站时间：2025-07-01浏览数：

ADS1248IPWR器件是一款用于精密传感器测量的 24 位 2kSPS 8 通道 Δ-Σ 模数转换器（ADC）。ADS1248IPWR具有以下主要特性和规格：24 位，无失码高达 2 kSPS 的可编程数据速率所有数据速率的单周期建立在 20SPS 时同时实现 50Hz 和 60Hz 抑制具有 8 个模拟多路复用器低噪声…

ADS1248IPWR器件是一款用于精密传感器测量的 24 位 2kSPS 8 通道 Δ-Σ 模数转换器（ADC）。ADS1248IPWR具有以下主要特性和规格：

24 位，无失码

高达 2 kSPS 的可编程数据速率

所有数据速率的单周期建立

在 20SPS 时同时实现 50Hz 和 60Hz 抑制

具有 8 个模拟多路复用器

低噪声 PGA：PGA = 128 时为 48 nVRMS

双匹配可编程激励电流源

低漂移内部 2.048V 基准：

10 ppm/°C（最大值）

传感器烧毁检测

8 个通用 I/O

内部温度传感器

电源和 VREF 监控

自校准和系统校准

SPI兼容串行接口

模拟电源：单极（2.7 V 至 5.25 V）和双极（±2.5 V）工作

数字电源：2.7 V 至 5.25 V

工作温度 –40°C 至 125°C


概述

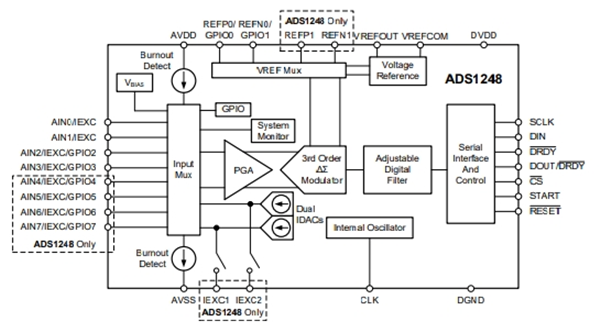

ADS1248IPWR是高度集成的精密 24 位模数转换器（ADC）。ADS1248IPWR器件具有一个板载、低噪声、可编程增益放大器（PGA）、一个带单周期建立数字滤波器的精密 Δ-Σ ADC 和一个内部振荡器。ADS1248IPWR还提供一个具有 10mA 输出容量的内置极低漂移电压基准，以及两个匹配的可编程电流数模转换器（DAC）。该款器件为温度传感器应用提供完整的前端解决方案，包括热耦合器、热敏电阻和电阻温度检测器（RTD）。

输入多路复用器支持ADS1248IPWR的四个差分输入。此外，该多路复用器还具有传感器烧毁检测、热电偶电压偏置、系统监控和通用数字 I/O。板载低噪声 PGA 提供 1 至 128 的可选增益。ΔΣ 调制器和可调数字滤波器仅在一个周期内建立，使用输入多路复用器时可实现快速通道循环，并支持高达 2 kSPS 的数据速率。对于 20 SPS 或更低的数据速率，滤波器会抑制 50 Hz 和 60 Hz 的干扰。

典型应用

• 温度传感器测量：

– RTD、热电偶和热敏电阻

• 压力测量

• 流量计

• 工厂自动化和过程控制

基本参数

产品：ADS1248IPWR

位数：24

采样率（每秒）：2k

输入数：4，7

输入类型：差分，单端
