具有双通道、2 MHZ、800 mA的 ADP2230ACPZ 同步低静态电流降压调节器

来源：本站时间：2025-07-04浏览数：

ADP2230ACPZ是（ADI）推出的一款双通道、2 MHZ、800 mA、同步低静态电流降压调节器。以下是其核心特性：输入电压范围：2.3 V 至 6.5 V固定和可调输出电压选项固定输出电压对选项：1.2 V/1.8 V、1.2 V/3.3 V、1.8 V/3.3 V可调输出电压范围：0.8 V 至 6 V最小保证连续输出电…

ADP2230ACPZ是（ADI）推出的一款双通道、2 MHZ、800 mA、同步低静态电流降压调节器。以下是其核心特性：

输入电压范围：2.3 V 至 6.5 V

固定和可调输出电压选项

固定输出电压对选项：1.2 V/1.8 V、1.2 V/3.3 V、1.8 V/3.3 V

可调输出电压范围：0.8 V 至 6 V

最小保证连续输出电流：800 mA

效率高达 94%

两个电源通道的低静态电流为 15 μA

保存模式（PSM）

低关断电流：0.1 μA（典型值）

100% 占空比，实现低压差作

SYNC 引脚开关频率选项

2 MHz 固定脉宽调制（PWM）模式

2 MHz PSM/PWM 自动转换模式

1.5 MHz 至 2.5 MHz 的外部时钟同步

为每个输出启用具有精度阈值的输入

180° 相移 PWM 输出，可实现最小的 VIN 纹波

限流和热关断（TSD）保护

快速输出放电（QOD）

10引脚、3 mm × 3 mm × 0.75 mm LFCSP封装


概述

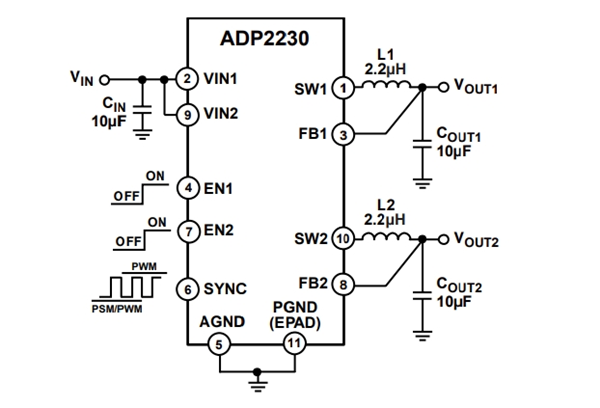

ADP2230ACPZ是一款集成两个高效率、低静态电流、800 mA、降压型DC-DC转换器，采用小型10引脚3 mm × 3 mm LFCSP封装。整个解决方案仅需五个小型外部元件。当ADP2230ACPZ使用三个0603电容和两个2 mm × 2 mm电感时，解决方案总面积约为48 mm2，是满足各种便携式应用需求的最小尺寸方案。

ADP2230ACPZ降压调节器采用专有高速电流模式、恒频PWM控制方案，具有出色的稳定性和瞬态响应。为减少输入电流纹波，降压输出以错相方式工作。为确保便携式应用的电池使用寿命最长，ADP2230ACPZ提供变频省电模式，在小负载条件下可降低开关频率。

在逻辑控制的关断期间，输入与输出断开，从输入源汲取的电流小于0.1 μA。ADP2230ACPZ采用2.3 V至6.5 V输入电压工作，允许使用多个碱性电池、NiMH电池、锂电池或其他标准电源为其供电。

ADP2230ACPZ提供多种选择来设置工作频率。为实现轻载效率较大化，ADP2230ACPZ在PSM模式下能以更低的开关频率工作，并随着负载增加而自动切换到PWM模式。当噪声比效率更为重要时，可强制ADP2230采用仅PWM工作模式(2 MHz)。ADP2230ACPZ还可通过SYNC引脚与1.5 MHz至2.5 MHz外部时钟同步。使用外部时钟同步控制时，两个降压输出与所施加的时钟信号同相。

ADP2230ACPZ内置功率开关、同步整流器和补偿元件，可较大程度减少外部器件数量并提高效率。其他重要保护特性包括：欠压闭锁，用来防止电池深度放电；内部软启动，用来防止启动时的输入电流过冲；以及集成式、开关电阻型QOD功能，用于器件禁用时的输出自动放电。短路保护和热过载保护电路可以防止器件在不利条件下受损。

应用场景

便携式和电池供电设备

自动抄表器(WSN)

POS设备和交易处理设备

移动电话

数码相机和音频设备

医疗仪器

中幅平板电脑

性能参数

产品：ADP2230ACPZ

功能：降压

输出配置：正
