F1763NBGI8 是（Renesas）推出的射频混频器产品，采用 Zero-Distortion™技术 ，主要应用于接收器（Rx）场景。 以下是其核心特性：
多载波系统的理想选择
低侧或高端 LO
11.7dB 增益
使用 HS LO 的超线性 45dBm IP3O 或使用 LS LO 的 42dBm IP3O
9.7 dB NF
200 Ω 输出阻抗
宽平坦性能 IF BW
直接驱动 ADC 用于 DPD 应用
低功耗
5x5 20 引脚封装
待机模式

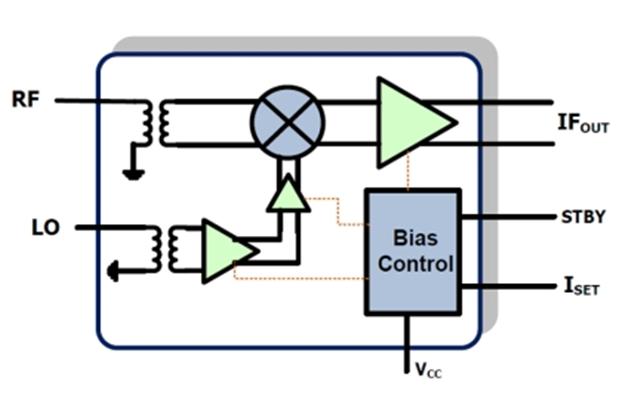

概述
F1763NBGI8是一款单通道混频器，设计为采用单 5V 电源供电。它针对在 2000MHz - 2900MHz 频段的多模式、多载波基站接收器中使用低侧或高侧 LO 进行了优化。F1763NBGI8支持 50MHz 至 500MHz 的 IF 频率。该器件标称值提供 42 dBm 输出 IP3 和 200mA ICC。
竞争优势
在典型的基站接收器中，RF 转 IF 混频器主导着整个接收系统的线性度性能。Zero-DistortionTM 系列调音台显著提高了 BTS 在所需信噪比 （SNR） 下可以承受的最大信号电平（IM3 音调）。Zero-DistortionTM 技术可以实现任何一种优势。在基站发射机中，采用数字预失真 （DPD） 来提高发射机的性能。通过在 DPD RX 路径（例如 IDTF1763）中使用超线性混频器，可以显著改善整个 Tx 系统的 ACLR 和/或功耗。这是因为 F1763NBGI8 可以通过 Anti-Alias 滤波器直接驱动 ADC。在 DPD 应用中不需要下游扩增。
此外，F1763NBGI8主要具备以下参数：
频率：2.3GHz ~ 2.7GHz
混频器数：1
增益：12.2dB
噪声系数：10.9dB
辅助属性：-
电流 - 供电：200mA
电压 - 供电：4.75V ~ 5.25V
安装类型：表面贴装型
封装/外壳：20-QFN
应用场景
F1763NBGI8适用于无线通信、雷达、卫星通信等对线性度要求高的射频系统，尤其在复杂电磁环境中能保持稳定性能。
