具有 5MHz 至 3000MHz 的【F2971NCGK8】75ohm SP2T 吸收式射频开关,带RFC端接

具有 5MHz 至 3000MHz 的【F2971NCGK8】75ohm SP2T 吸收式射频开关,带RFC端接

来源:本站时间:2025-07-07浏览数:

F2971NCGK8是【Renesas】推出的75Ω单刀双掷(SP2T)射频开关,工作频率范围覆盖5MHz至3000MHz,适用于 CATV 、 宽带射频等场景。 ‌其核心特性低插入损耗:1200MHz 时为 0.31dB高隔离度:1200MHz 时为 71dB(RF1/RF2 到 RFC)高 IIP3:67dBm (在 5MHz)工作温度:-40C …

F2971NCGK8是【Renesas】推出的75Ω单刀双掷(SP2T)射频开关,工作频率范围覆盖5MHz至3000MHz,适用于 CATV 、 宽带射频等场景。 ‌

其核心特性

低插入损耗:1200MHz 时为 0.31dB

高隔离度:1200MHz 时为 71dB(RF1/RF2 到 RFC)

高 IIP3:67dBm (在 5MHz)

工作温度:-40°C 至 105°C

4mm x 4mm、20 引脚 LQFN 封装


介绍

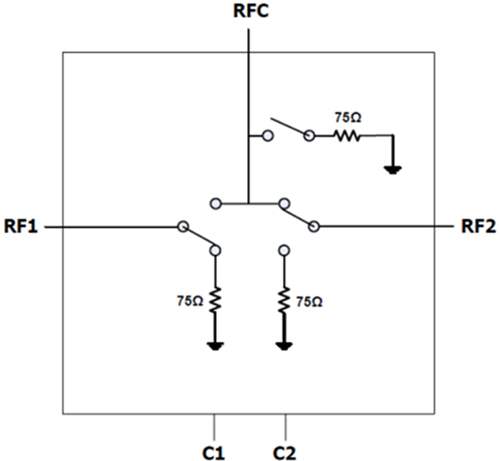

F2971NCGK8是一款坚固耐用、低插入损耗的 75Ω SP2T(SPDT) 吸收式射频开关,专为各种 CATV 和宽带射频应用而设计。该器件覆盖 5MHz 至 3000MHz 的宽频率范围。除了具有出色的线性度和隔离性能外,F2971NCGK8还为隔离的 RF 端口提供 75Ω 端接。F2971NCGK8在 RF 公共端口上具有一个内部开关的终端电阻。


产品优势

F2971NCGK8提供宽带射频性能,以支持 CATV 市场,以及高功率处理和高隔离度。

- 低插入损耗

- 高隔离

- 出色的线性度

- 扩展温度:-40°C 至 105°C


功能与应用

F2971NCGK8开关采用吸收式设计,内置未选通端口75Ω终端电阻,支持单3.3V供电逻辑控制,适用于卫星通信、基站信号切换等场景。典型应用主要包括:

有线电视/宽带应用

头端

光纤/HFC 分配节点

分配放大器

开关矩阵

DTV 调谐器输入选择

DVR/PVR/机顶盒

有线电视测试设备


此外,F2971NCGK8还具备以下性能参数

射频类型:CATV

拓扑:吸收

电路:SPDT

频率范围:5MHz ~ 3GHz

隔离:57dB

插损:0.64dB

测试频率:3GHz

P1dB:32dBm

IIP3:75dBm

特性:-

阻抗:75 欧姆

电压 - 供电:2.7V ~ 3.6V

工作温度:-40°C ~ 105°C

安装类型:表面贴装型

封装/外壳:20-WFQFN


如需获取F2971NCGK8(RF)开关专属报价,欢迎访问 www.hkmjd.com 查询。
