【LT1999HS8-20】产品参数介绍 _ 高电压、双向电流检测放大器

来源：本站时间：2025-07-16浏览数：

LT1999HS8-20器件是（ADI）推出的高电压、双向电流检测放大器，专为宽共模电压范围设计。该放大器具有以下核心特性：具有3种增益选项的缓冲输出：10V/V、20V/V、50V/V增益精度：0.5%（最大值）输入共模电压范围：–5V至80VAC CMRR > 80dB (100kHz)输入失调电压：1.5mV…

LT1999HS8-20器件是（ADI）推出的高电压、双向电流检测放大器，专为宽共模电压范围设计。该放大器具有以下核心特性：

具有3种增益选项的缓冲输出：10V/V、20V/V、50V/V

增益精度：0.5%（最大值）

输入共模电压范围：–5V至80V

AC CMRR > 80dB (100kHz)

输入失调电压：1.5mV（最大值）

–3dB带宽：2MHz

在整个共模范围内实现顺畅的连续操作

4kV HBM容差和1kV CDM容差

低功耗关断：<10µA

工作温度范围：-55°C至150°C

8引脚SO（窄体）封装

AEC-Q100通过汽车应用认证


说明

LT1999HS8-20是一款高速、精准的电流检测放大器，专为在一个宽共模范围内监视双向电流而设计。LT1999HS8-20可提供三种增益选项：10V/V、20V/V 和 50V/V。

LT1999HS8-20通过一个外部阻性分路器来检测电流，并产生一个输出电压，可指示检测电流的数值和方向。输出电压以位于电源电压与地之间的中间电压为参考电位，或者也可以采用一个外部电压来设定参考电平。LT1999HS8-20还具有一个 2MHz 带宽和一个 –5V 至 80V 的共模输入范围，因而适合于监视 H 桥电机控制器中的电流、开关电源、螺线管电流、以及电池充电电流 (从满充电至电量耗尽)。

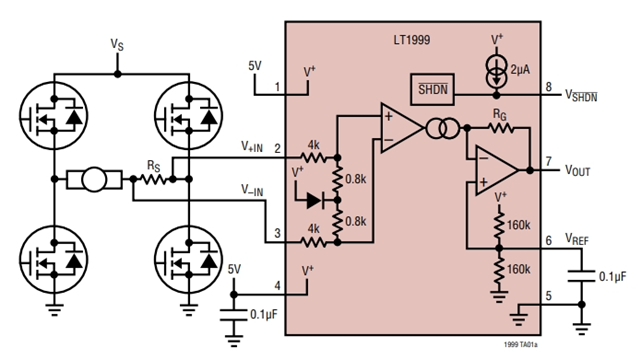

典型应用

LT1999HS8-20放大器广泛用于以下应用领域：

高端或低端电流检测

H 桥电机控制

螺线管电流检测

高电压数据采集

PWM 控制环路

熔丝 / MOSFET 监视

基本参数

产品：LT1999HS8-20

放大器类型：电流检测

电路数：1
